玉林污水池防腐膠泥玻璃鱗片涂料對各種介質(zhì)的抗?jié)B透能力要遠遠高于玻璃鋼，例如化學介質(zhì)、氣體和蒸汽等介質(zhì)，都很難滲透過玻璃鱗片涂層，玻璃鱗片涂料制作的涂層也很少會出現(xiàn)水蒸氣擴散現(xiàn)象。玻璃鱗片涂料具備這一特點的原因就是玻璃鱗片在樹脂內(nèi)的層疊排列。

廊坊謙源防腐材料有限公司位于京津走廊上的明珠城市--廊坊大城縣，是一家專業(yè)生產(chǎn)重防腐材料的生產(chǎn)廠家，我廠經(jīng)過與科研院校合作，研制并開始生產(chǎn)玻璃鱗片膠泥，玻璃鱗片涂料，耐中高溫玻璃鱗片膠泥等各種防腐涂料，主要應用在熱電廠、鋼鐵廠、化工廠、污水處理廠等領域中應用。效果良好。得到了廣大客戶的認可及好評。 　　經(jīng)營理念：上乘的材料、過硬的技術(shù)、完善的服務，

玉林污水池防腐膠泥

【施工前請仔細閱讀】

【施工前請做出材料的配比小樣后再進行施工配料，以免配比有誤?！?

產(chǎn)品介紹：

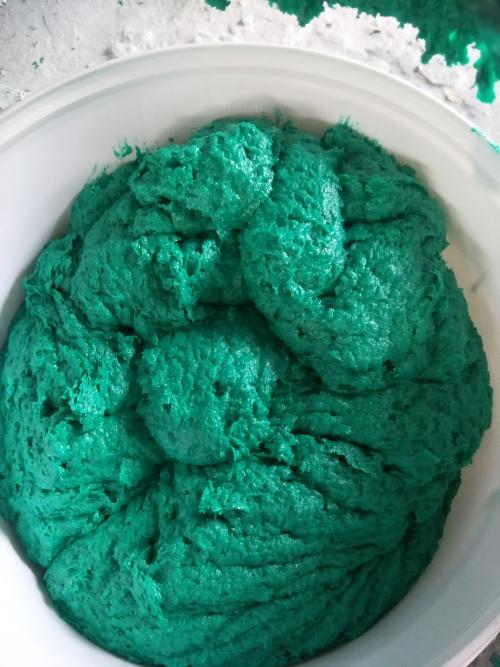

玻璃鱗片襯里膠泥VEGF-D

組成：甲基丙烯酸系列乙烯基樹脂，玻璃鱗片，助劑，固化劑，促進劑

特性：耐化學性、耐溶劑性、抗?jié)B透性優(yōu)良，同鐵及非金屬的粘結(jié)性優(yōu)良，涂層平整光滑，涂刷加工性能優(yōu)良。

主要用途：電廠煙氣脫硫裝置、各種化工設備襯里防腐等

標準涂層：2mm/2-3遍完成

涂刷方法：刮板刮涂，抹子抹涂
性能特點：

顏色：白色，半透明或灰色、綠色等

比重：1.4

用量：3kg/m2（厚度2mm）
配比；

膠泥：促進劑：固化劑=100：0.5-1.5：1-2

涂層間隔時間；2h-30天指觸干燥約4小時

施工條件；

濕度85％以下，溫度5℃以上

使用溫度：

液態(tài)：≤90℃，氣態(tài)≤130℃。

包裝：25kg/桶

儲存：陰涼通風，避免陽光暴曬，雨淋，遠離火源。 

【物理指標】

項 目 指 標 項 目 指 標

厚 度

比 重 比重：2.52g/cm3 孔隙率（ % ） 1.502

巴 氏 硬 度 57 抗拉強度 Mpa ） 25

抗彎強度 (Mpa) 79.47 抗壓強度（ Mpa ） 12.35 沖擊強度(Nm/cm2) 0.35

線膨脹系數(shù) (K -1 ） 1.15×10 -6

水蒸氣滲過率 (g/100m2 .day.h) 0.0007~0.0160

容 積 密 度（ g/cm3 ） 振 動 后 容 積 密 度 （ g/cm3）

6 目－ 60 目 0.2 － 0.3 0.3 － 0.4

60 目－ 200 目 0.4 － 0.45 0.65 － 0.7

200 目－ 500 目 0.7 － 0.75 1.10 － 1.15

備 注 玻 璃 鱗 片 的 容 積 密 度 隨 粒 徑 的 變 小 而 增 =

鋼結(jié)構(gòu)表面處理施工規(guī)范

對于鱗片膠泥（涂料）應用于鋼結(jié)構(gòu)設備內(nèi)表面，要對鋼結(jié)構(gòu)表面進行表面處理，具體要求如下：

1、表面處理

1.1表面處理前，設備應是已按圖紙要求制造、檢驗合格的,且應是把與吊裝、保冷或保溫等有關零部件預先焊上，防腐蝕處理后不能再對設備施焊。

1.2表面處理的方法

干法噴砂或噴丸用于表面處理，詳細施工要求如下：

1.2.1預處理

（1）需防腐蝕處理的表面焊縫上的焊瘤、焊渣、飛濺物均應打磨掉。

（2）結(jié)構(gòu)轉(zhuǎn)角、表面凹凸不平及焊縫表面應打磨平整或圓滑過渡。

（3）油脂、油污應用酒精（工業(yè)純）或丙酮（工業(yè)純）徹底除凈。

1.2.2噴砂（丸）除銹

（1）噴砂（丸）除銹（包括質(zhì)量檢查及涂刷道底漆）應在8h內(nèi)完成。

（2）對于大型設備，無法在8h內(nèi)完成時，可采用分段噴砂（丸）的辦法。即先對一定面積進行噴砂（丸）除銹，經(jīng)檢驗合格后涂刷道底漆，待底漆固化后，再對剩余部分噴砂（丸）除銹，此時應對已涂底漆加以保護，并在其繼續(xù)噴砂（丸）端至少應留出50mm的距離。使能交叉噴砂，從而保證噴砂（丸）的質(zhì)量。余類推。噴砂（丸）檢驗合格表面在涂道底漆前應用酒精或丙酮清洗。

（3）噴砂（丸）所達到的質(zhì)量等級按照GB 8923-88《涂裝前鋼材表面銹蝕等級和除銹等級》Sa2 1/2，要求完全除去金屬表面上的油脂、氧化皮、銹蝕產(chǎn)物等一切雜物，并清除粉塵。殘存的銹斑、氧化皮等引起輕微變色的面積在任何100×100mm2的面積上不得超過5%，粗糙度應達到40—70μm。

（4）噴砂（丸）采用的壓縮空氣應干燥潔凈，不得含有油污、雜物和水分，壓力為0.5-0.6Mpa。

（5）噴砂（丸）的砂粒采用石英砂（鋼丸），應干燥潔凈，無油污、雜物；含水量應小于1%，必要時應進行烘烤干燥，待涼后才能使用。

砂粒是粒徑為1-3.2mm,其中1-1.5mm的粒徑不少于40%。

鋼丸的粒徑為0.63-1.60mm，其中0.63-0.8mm的粒徑應不少于40%。

三、鱗片膠泥施工技術(shù)規(guī)范

1、底漆

1）取預配好的適量底漆，再加入適當比例的配套固化劑攪拌3min以上，攪拌均勻后使用。用毛刷或輥刷涂1-2道，用量0.20kg/道.平米左右。在經(jīng)處理后的待襯表面涂刷道底漆。并在道底漆涂刷12h后涂刷第二道底漆，二道底漆涂刷方向應相互垂直。

2）在鋼結(jié)構(gòu)基礎施工時，在進行底涂配膠料過程中，應加入50%樹脂重量比的石英粉（300目左右），混合均勻后施工方能達到更好的界面粘接效果。

3）在混凝土基礎施工時，若粘度略高或低溫施工環(huán)境中，為了增加涂層與基層的接合性，可適當添加5-10%的溶劑進行稀釋，溶劑以苯乙烯為宜，底涂可涂刷1-2遍。

2、鱗片膠泥中涂

1）取適量鱗片膠泥預混料，加入適當比例的配套固化劑，攪拌均勻。一次攪拌的鱗片膠泥料應控制在30 min內(nèi)用完，且初凝時間應控制在40min左右。

2）用抹刀單向均勻地將施工料涂抹在涂好底漆的基礎上，每道施工厚度（初凝后）為1.0±0.2mm，用量為2.0kg/道.平米左右，每道涂抹的間隔時間為12h。

3）通常情況下，施工2道即可，特殊情況下（如介質(zhì)中含有固體磨料），施工厚度可增至三道。

4）每道鱗片膠泥涂抹后，在初凝前必須及時用沾有苯乙烯溶劑的羊毛氈輥滾壓，直至肉眼觀察表層光滑均勻為止。表面不允許有流淌痕跡，一經(jīng)產(chǎn)生應重新滾壓平整。

5）在施工過程中，施工面應保持潔凈，如有凸起物或施工滴料應打磨平整。

6）2次涂抹的端部界面應避免對接，必須采取搭接方式。

7）鱗片膠泥層的修補

a) 經(jīng)檢驗發(fā)現(xiàn)針孔、雜物時，應用砂輪機將其打磨清除，對針孔或貫通襯層的缺陷應打磨至底表面，并成坡形過渡，坡面與基體的夾角＜15°。用溶劑清洗并干燥后，應重新涂抹底漆和鱗片膠泥施工料。

b) 經(jīng)檢驗發(fā)現(xiàn)有漏涂或局部襯層厚度不足等缺陷，應將該區(qū)域表面用溶劑清洗干凈，干燥后再次涂抹施工料達到規(guī)定厚度。

c) 腳手架拆除后，其交點處應按（鱗片膠泥層的修補a）進行修補。

8）局部玻璃纖維布（氈）增強

a) 被襯設備內(nèi)拐角區(qū)、接管的內(nèi)表面，法蘭密封端面處均應在鱗片襯里膠泥固化后采用玻璃纖維布（氈）增強。鋪襯玻璃纖維布（氈）的膠接材料須采用與鱗片襯里膠泥相同的樹脂配制。

b) 將鱗片襯里表面打磨平整，用溶劑清洗干凈后按涂膠-貼布（氈）-涂膠-貼布（氈）-涂膠的順序進行，玻璃纖維布（氈）的搭接長度＞50mm。

9)襯里法蘭密封面應保證平整，玻璃纖維布（氈）增強施工12 h后，應將增強區(qū)的毛邊除去。

3、面漆

1）應在完成底漆涂刷、鱗片膠泥涂抹、鱗片膠泥層修補、局部玻璃纖維布（氈）增強的工序后，涂刷面漆。

2）取預配好的適量面漆料，并加入規(guī)定量的固化劑，攪拌均勻后涂刷，面漆涂刷1-2道，涂刷方向應相互垂直，兩道面漆的涂刷時間間隔12h。后一道面涂料中應含苯乙烯石蠟液。

4、養(yǎng)護

一般情況下，施工完畢后養(yǎng)護1周即可，但若環(huán)境較差，如溫度低于5℃或濕度大于85%，則應酌情延長。

四、設備基礎局部特殊結(jié)構(gòu)施工規(guī)范

裝置局部復雜結(jié)構(gòu)主要是指設備結(jié)構(gòu)的應力集中區(qū)、形變敏感區(qū)及襯層承力區(qū)如設備陰陽角、設備接管、內(nèi)支承架、內(nèi)支承梁等。分布于各腐蝕區(qū)域的此類結(jié)構(gòu)，除承受各區(qū)域腐蝕環(huán)境作用外，還將承受外加應力的聯(lián)合作用，因此其襯里結(jié)構(gòu)亦應增加補強措施。

1、 設備陰陽角區(qū)襯里結(jié)構(gòu)

在設備的陰陽角區(qū)（即尖角部位），襯里因固化成型中產(chǎn)生的收縮應力或設備運行中的環(huán)境熱應力作用影響，易在尖角部位形成應力集中導致襯層開裂。因此在完成該區(qū)域規(guī)定襯里結(jié)構(gòu)施工后，在設備陰陽角區(qū)應增加一或兩層粗纖氈補強層，以防止尖角應力開裂。補強范圍為沿尖角各向300mm寬。

2、 內(nèi)支承架區(qū)襯里結(jié)構(gòu)

在設備的內(nèi)支承架區(qū)，襯里將承受高固體含量漿液或濕煙氣的沖刷磨損，被支撐部件的震顫和擠壓引起的疲勞應力，裝置停車檢修時引起的的機械力等作用。易在內(nèi)支承架部位形成應力疲勞導致襯層開裂。因此在完成該區(qū)域規(guī)定襯里結(jié)構(gòu)施工后，在設備內(nèi)支承架區(qū)應增加兩層粗纖氈補強層，以防止應力疲勞開裂。補強范圍為全結(jié)構(gòu)并自內(nèi)支承架焊縫外延300mm。若該內(nèi)支承架位于重度磨損區(qū)，則應將其耐磨層移置到補強層外。具體補強結(jié)構(gòu)見圖5。內(nèi)支承梁安裝時建議在安裝面加設減震板以減小應力破壞。

3、內(nèi)支承梁區(qū)襯里結(jié)構(gòu)

在設備的內(nèi)支承梁區(qū)，襯里將承受高固體含量漿液或濕煙氣的沖刷磨損，被支撐部件自身的震顫和安裝處擠壓引起的疲勞應力，裝置停車檢修時引起的的人為機械力及安裝踏板、吊藍檢修裝置引起的人為破壞等作用。易在內(nèi)支承架部位形成應力或疲勞導致襯層重度磨損或開裂。因此在完成該區(qū)域規(guī)定襯里結(jié)構(gòu)施工后，在設備內(nèi)支承架區(qū)應增加兩層粗纖氈補強層，以防止磨損或應力疲勞開裂。補強范圍為全結(jié)構(gòu)。若該內(nèi)支承架位于重度磨損區(qū)，則應將其耐磨層移置到補強層外。

4、設備接管區(qū)襯里結(jié)構(gòu)

設備的接管區(qū)由于施工作業(yè)區(qū)域狹窄易導致施工質(zhì)量缺陷。故對DN200以下接管實施FRP預制插管復合鱗片襯里結(jié)構(gòu)，F(xiàn)RP預制接管壁厚應大于1.2mm，管長應較金屬接管長15mm，且法蘭外徑應與金屬接管法蘭外徑相同，其法蘭螺栓孔應在其安裝后按設備接管法蘭孔位置現(xiàn)場配作。FRP預制接管與鋼接管間縫隙應不小于1.5mm。作業(yè)時應使用稍過量的鱗片膠泥均勻涂抹在FRP預制接管外壁，緩慢旋轉(zhuǎn)插入，并借助填塞工具將縫隙用鱗片膠泥充分填充后，清除擠出的過量鱗片膠泥。FRP預制接管端部封閉可采用與鱗片襯里找齊后兩層粗纖氈加一層表面氈封閉結(jié)構(gòu)；也可采用將FRP預制接管外延（5～8）mm，再用鱗片膠泥封閉的結(jié)構(gòu).

對ND200以上接管實施纖維增強結(jié)構(gòu)。當管長大于250mm時，實施接管兩端頭局部增強；小于250mm時實施全結(jié)構(gòu)增強。

五、鱗片膠泥（涂料）施工質(zhì)量的檢測

1、檢驗

（1）在鱗片膠泥（涂料）施工的每一道工序完成后，均應經(jīng)過檢驗（中間檢驗），合格后方能進行下一道工序的施工。不合格的部分必須返修，并再次檢驗。

（2）全部防腐蝕施工完成后，應經(jīng)過終檢驗，合格后才能驗收。不合格時也應返修及重新檢驗。

（3）檢驗工作應施工單位負責進行，如實的作好記錄，必要時承包商和業(yè)主可以參加檢驗。

2、中間檢驗

（1） 表面處理的檢驗：采用目測法，質(zhì)量應達到本文件第二大項中的要求規(guī)定；

（2）涂料涂刷后的檢驗：采用目測法，質(zhì)量要求是不得漏涂，涂層應均勻，無嚴重流掛、氣泡、針眼、微裂紋、雜物等缺陷，也不允許存在泛白或固化不完全情況。

（3） 抹膩子后的檢查，采用目測法，抹膩子后的防腐表面應平整或成圓滑過渡。

3、終檢驗驗收

鱗片涂層終檢測項目主要有外觀缺陷、硬度、回粘測試、厚度檢測、錘擊檢查等，具體方法如下：

（1）外觀缺陷檢查：采用目測法（必要時可采用放大鏡），涂層應均勻，無嚴重流掛、氣泡、針眼、微裂紋、雜物等缺陷，也不允許存在泛白或固化不完全。

（2）硬度：采用巴柯爾硬度指標，表面硬度至少大于35。

（3）回粘測試：用丙酮浸濕干凈的布，反復擦拭涂層的表面，看表面是否因溶劑的侵蝕而發(fā)粘，此方法可以有效的了解涂層的固化程度。

（4）厚度的測試：利用測厚儀，每平方米不少于1個點，總平均厚度應該達到設計要求。

（5）錘擊檢查：用木錘輕擊涂層表面，任意取點測試，不應有不正常聲音



玉林污水池防腐膠泥
玉林污水池防腐膠泥
本頁產(chǎn)品地址：http://mingjiewl.com/sell/show-8464948.html
