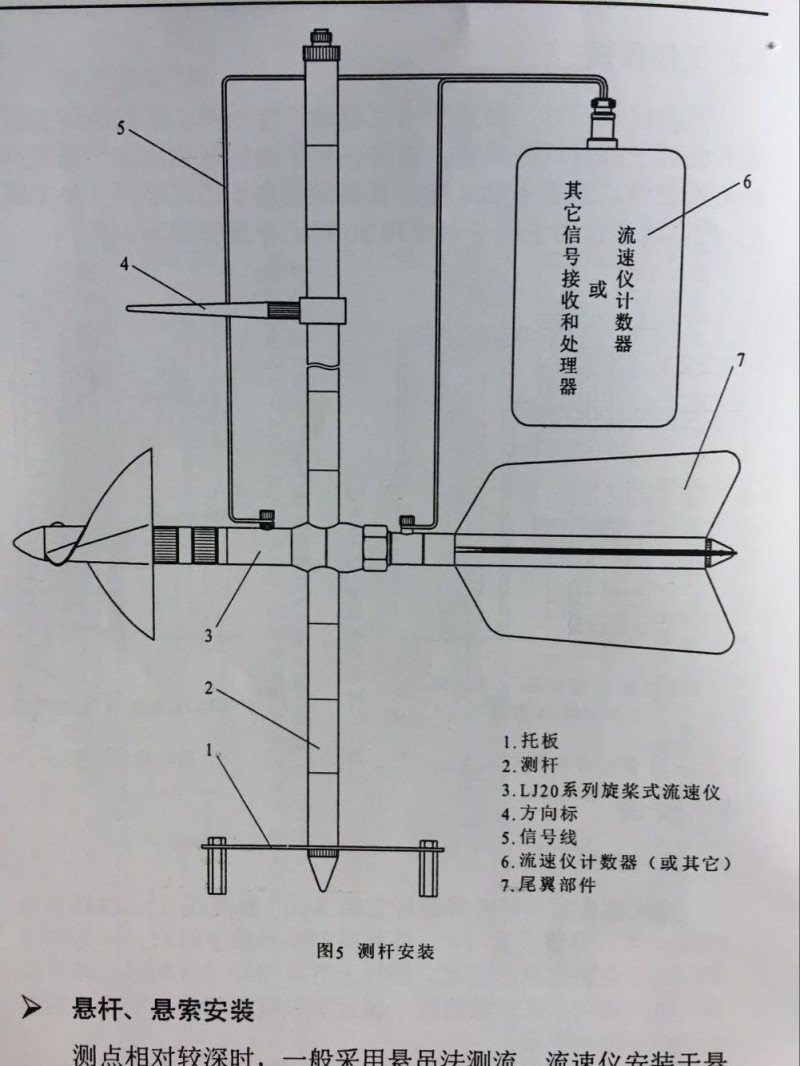

?便攜式流速儀主要由LJ20A型旋槳式流速傳感器、LS-A型流速測算儀、測桿組成。全套儀器置于鋁合金密碼箱內。使用時，按圖1所示組裝成一體，接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。 ? ? ? ? ? ?

該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合明渠流量測量標準，配置60度高溫旋槳，是目前的便攜式流速測量?jī)x器。

一．儀器的技術要求：

????????????????????????KN

測速公式：V ＝ ——————— ?＋ C(m/s)(自動計算)

????????????????????????T

儀器編號：＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

旋槳結構：螺旋曲面雙葉片，左旋，PC 塑料
旋槳回轉直徑D : 120mm旋槳水力螺距b : 20O-250mm
儀器起轉速VO : ≤0.03m/S檢定曲線臨界速Vk : 約0.13m/s （直線公式起點）
流速測量范圍V : 0.03 ~15m/s信號部件結構：磁鋼一干簧管電子開關
每一信號轉數：20 轉
檢定曲線相對誤差E : V ≥Vk 時，E ＜士1.5 ; V < Vk 時，E ＜士3 %
開關觸點容量：電流≤50mA ，電壓≤6V
干簧管工作壽命：7000 萬次
儀器連續工作時間：40小時（懸移質含沙量≤50kg/m3 ，流速≤5m/s ，水深≤10m )
儀器工作水流條件水深范圍：0.2 ~50m水體水溫：O~40 ℃
懸移質含沙量：≤1Ookg/m鹽度：≤2g/L
顯示屏：4×16位液晶顯示

測量方式：測桿定位測量（亦可纜繩懸掛定位測量）

電源：DC8.4V（充電電池）,充滿后可連續工作40小時以上.

二．測量原理：

本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量 ?Q＝V·S（S為斷面面積）

?流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

??????????????KN

????V＝———————— ?＋ ?C（m/s）

??????????????T

式中：V：測流時段內平均流速（m/s）

??????K：槳葉水力螺距

??????C：流速儀常數

??????T：測流歷時（單位為S）

??????N：T時段內信號數

本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

3．關機操作：

每次使用完儀器，只要撥下插頭，儀器即可自動關機，并保存關機前所選定流速儀型號和參數，在下一次使用時，只需插上插頭，接好流速儀，按一次換屏鍵即可進行測流工作。

四.計算機聯機運行(本機無此功能)

先用專用通訊電纜連接測算儀與計算機的通訊口，打開計算機進入WINDOWS平臺中－程序－附件－通訊－超級終端，設置波特率為2400，通訊位為8位，停止位1位，奇偶校驗為無，流控制為軟件方式，選擇正確的通訊口，接通測算儀的信號電源線，啟動測流。待每次測流歷時結束后，測算儀自動送出一組數據到計算機屏幕顯示。

K=7800 ?C=0.050 ?T=0106.5 ?N=0015 ?V=0.160

K=7800 ?C=0.050 ?T=0108.4 ?N=0016 ?V=0.165

五．儀器的維護：

測算儀的維護，短期不用時，必須撥掉插頭（斷開電源）保存。長期不用時，三個月

須充電一次。

每次使用后，用清水沖洗流速儀、測桿，并用毛巾擦干，存放。

流速儀的保養、拆洗見流速儀說明書。

六．儀器的全套設備：

LJ20A速測算儀 ?????????????????????????????????一個

測桿 ?????????????????????????????????????????一付

LJ20A儀旋槳 ?????????????????????????????????一架

信號聯線 ????????????????????????????????????一付

*通訊電纜（選配） ???????????????????????????一付

尾翼 ????????????????????????????????????????一只

充電器 ??????????????????????????????????????一只

附件：

LJ20A型便攜式流速測算儀使用說明書 ??????????一本

??特別提醒:???

儀器次次充電應大于3小時. 測試時間請?jiān)O(shè)置20秒以上

每次請將電池電用完后再充.（本機有過放過充保護）
