TD1206A型便攜式流速流量儀（簡稱便攜式流速儀）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

 江蘇通達儀表有限公司

是一家專業生產玻璃鋼、不銹鋼巴氏計量槽、超聲波明渠流量計、流速儀、流速流量儀、流速測算儀、流速測量儀、流速流量測算儀、流速流量測量儀、多普勒流速儀、電磁流速儀、雷達電波流速儀、超聲波測深儀、超聲波流量計、電磁流量計、渦街流量計、渦輪流量計、超聲波液位計、磁翻板液位計、投入式液位計等廠家。
歡迎廣大客戶來電咨詢，來公司考察?。?！

電  話：0517-87181833

傳  真：0517-87181877

Q   Q:1598187923

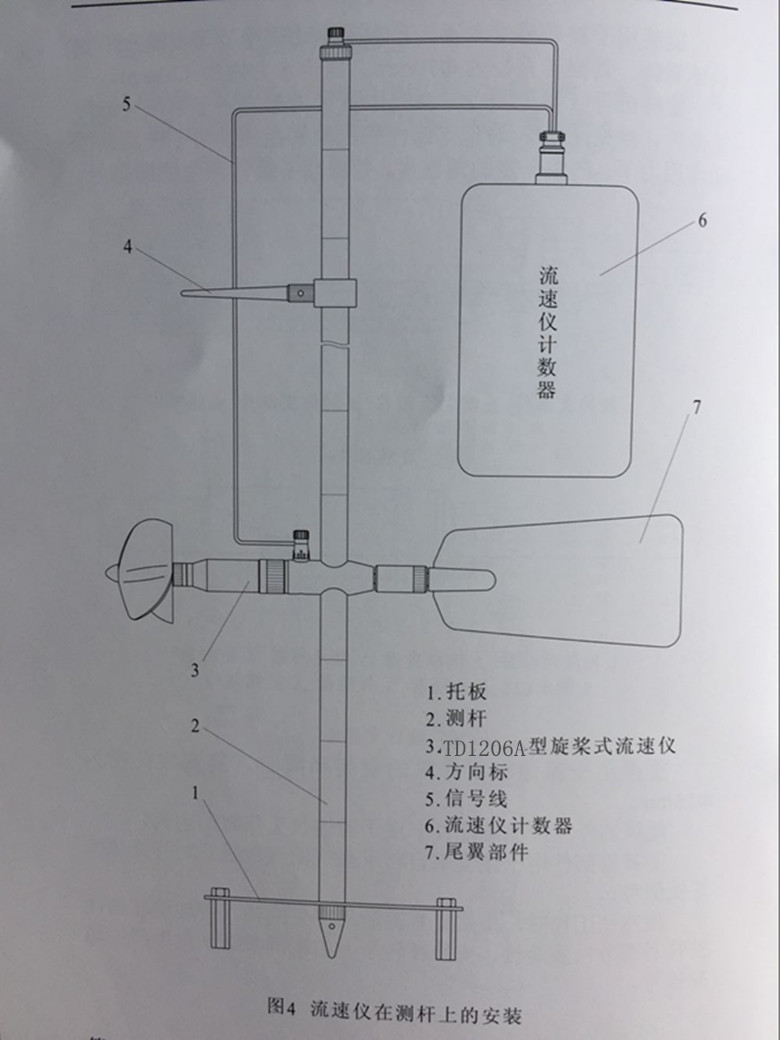

 便攜式流速儀主要由TD1206A型旋槳式流速傳感器(或其它型號的旋杯旋槳流速儀)、TD1206A型流速測算儀、0.4m×4Ф16測桿組成。全套儀器置于鋁合金密碼箱內。使用時，按圖所示組裝成一體，接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。

該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合明渠流量測量標準，配置60度高溫旋槳，是目前的便攜式流速測量儀器。

一．儀器的技術要求：

                        KN

測速公式：V ＝ ———————  ＋ C(m/s)(自動計算)

                        T

儀器編號：＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

測速范圍：0.06-7.00 m/s

測流誤差：≤1.5%

顯示屏：4×16位液晶顯示

測量方式：測桿定位測量（亦可纜繩懸掛定位測量）

溫度范圍：－20℃- 60℃

電源：DC8.4V（充電電池）,充滿后可連續工作40小時以上.

二．測量原理：

本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

1. 流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

              KN

    V＝————————  ＋  C（m/s）

              T

式中：V：測流時段內平均流速（m/s）

      K：槳葉水力螺距

      C：流速儀常數

      T：測流歷時（單位為S）

      N：T時段內信號數

本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

3．關機操作：

每次使用完儀器，只要撥下插頭，儀器即可自動關機，并保存關機前所選定流速儀型號和參數，在下一次使用時，只需插上插頭，接好流速儀，按一次換屏鍵即可進行測流工作。

四.計算機聯機運行(定貨無要求時無此功能)

先用專用通訊電纜連接測算儀與計算機的通訊口，打開計算機進入WINDOWS平臺中－程序－附件－通訊－超級終端，設置波特率為2400，通訊位為8位，停止位1位，奇偶校驗為無，流控制為軟件方式，選擇正確的通訊口，接通測算儀的信號電源線，啟動測流。待每次測流歷時結束后，測算儀自動送出一組數據到計算機屏幕顯示。

K=7800  C=0.050  T=0106.5  N=0015  V=0.160

K=7800  C=0.050  T=0108.4  N=0016  V=0.165

五．儀器的維護：

測算儀的維護，短期不用時，必須撥掉插頭（斷開電源）保存。長期不用時，三個月須充電一次。

每次使用后，用清水沖洗流速儀、測桿，并用毛巾擦干，存放。

流速儀的保養、拆洗見流速儀說明書。

六．儀器的全套設備：

TD1206A速測算儀                                 一個

16測桿(4-400)                                一付

TD1206A儀旋槳                                一架

信號聯線                                     一付

*通訊電纜（選配）                            一付

*尾翼（選配）                                一只

充電器                                       一只

附件：

TD1206A型便攜式流速測算儀使用說明書         一本

                                   特別提醒:

儀器次次充電應大于3小時. 測試時間請?jiān)O(shè)置20秒以上

每次請將電池電用完后再充.（本機有過放過充保護）
