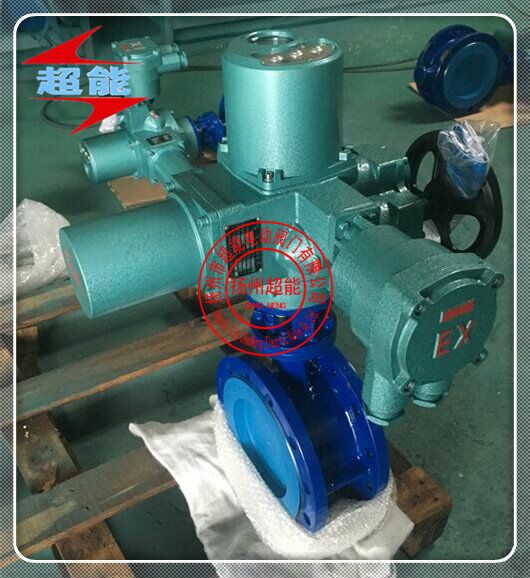

普通隔爆型角行程電動執行器
- 產品/服務：普通隔爆型角行程電動執行器
- 型 號：q30-0.5B
- 品 牌：揚州超能
- 單 價：面議
- 更新日期：2024-09-24
- 有效期至：長期有效
- 瀏覽次數：1475
普通隔爆型角行程電動執行器，與普通型相比主要具有防爆功能，是部分回轉類電動執行器中比較通用的一種執行器，主要用與做90度回轉的蝶閥、球閥、旋塞閥和風門等類似設備，可以實現閥門的開啟、關閉或調節控制。...
普通隔爆型角行程電動執行器介紹
型號有：
Q10-0.5B/Q10-0.5B/Q20-0.5B/Q30-0.5B/Q40-0.5B/Q60-0.5B/Q120-0.5B/Q180-0.5B/Q250-0.5B/Q350-0.5B/Q500-0.5B/Q800-0.5B/Q1000-0.5B
DQW10-1B/DQW10-1B/DQW20-1B/DQW30-1B/DQW40-1B/DQW60-1B/DQW120-1B/DQW180-1B/DQW250-1B/DQW350-1B/DQW500-1B/DQW800-0.5B/DQW1000-1B
Q10-1B/Q10-1B/Q20-1B/Q30-1B/Q40-1B/Q60-1B/Q120-1B/Q180-1B/Q250-1B/Q350-1B/Q500-1B/Q800-0.5B/Q1000-1B
轉速可根據客戶要求提供，2轉/2r，3轉/3r，4轉/4r等
一、普通隔爆型角行程電動執行器，與普通型相比主要具有防爆功能，是部分回轉類電動執行器中比較通用的一種執行器，主要用與做90度回轉的蝶閥、球閥、旋塞閥和風門等類似設備，可以實現閥門的開啟、關閉或調節控制。
我司電動執行機構生產基地揚州 電力設備、環?；ぁ犭娦袠I(yè)、石油化 工、管道工程、水利工程、閥門、風門等行業均有使用。
二、普通隔爆型角行程電動執行器工作環境和主要技術參數
2.1電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
2.2 工作環境
2.2.1環境溫度： -20~+60℃ （特殊訂貨 -40~+80℃）
2.2.2相對濕度：≤95%（25℃時）
2.2.3防護類型
2.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
2.2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.2.4防護等級：IP55（特殊訂貨IP65、IP67）
2.2.5工作制：短時10分鐘（特殊訂貨30分鐘）
三、普通隔爆型角行程電動執行器連接尺寸圖
部分回轉電動裝置技術參數見表1
|
基座號 |
型號 |
輸出轉矩 N.m |
zui大閥桿直徑 |
手動速比 |
輸出轉速（r/min） |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
電機功率 |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
~ |
~ |
~ |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
~ |
~ |
~ |
~ |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
~ |
~ |
~ |
~ |
|||
型號有：
Q10-0.5B/Q10-0.5B/Q20-0.5B/Q30-0.5B/Q40-0.5B/Q60-0.5B/Q120-0.5B/Q180-0.5B/Q250-0.5B/Q350-0.5B/Q500-0.5B/Q800-0.5B/Q1000-0.5B
DQW10-1B/DQW10-1B/DQW20-1B/DQW30-1B/DQW40-1B/DQW60-1B/DQW120-1B/DQW180-1B/DQW250-1B/DQW350-1B/DQW500-1B/DQW800-0.5B/DQW1000-1B
Q10-1B/Q10-1B/Q20-1B/Q30-1B/Q40-1B/Q60-1B/Q120-1B/Q180-1B/Q250-1B/Q350-1B/Q500-1B/Q800-0.5B/Q1000-1B
轉速可根據客戶要求提供，2轉/2r，3轉/3r，4轉/4r等
