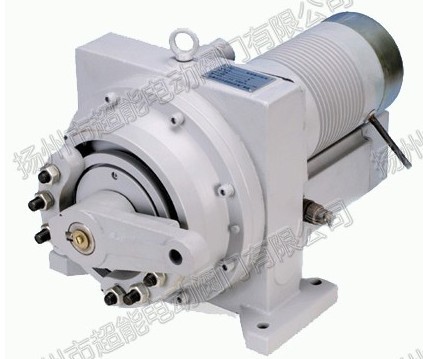

DKJ型角行程電動執行機構
- 產品/服務：DKJ型角行程電動執行機構
- 型 號：DKJ4100
- 品 牌：揚州超能
- 單 價：面議
- 更新日期：2024-09-24
- 有效期至：長期有效
- 瀏覽次數：1499
DKJ型角行程電動執行機構 DKJ-310CX：DKJ系列角行程電動執行器（又稱為閥門電動裝置，閥門電動頭），輸出扭矩250N.m，全行程時間25S（0~90°），電機功率30W，電壓220V.AC，廣泛應用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門和調節系統中。...
|
閥門電動裝置 |
電動執行機構 |
品牌電動執行器 |
電動閥門控制器 |
電動閥門 |
|
DZW閥門電動裝置 （Z型閥門電裝） |
精小型電動執行器 |
西門子電動執行器 （揚州西門子） |
掛壁式閥門控制箱 |
電動閘閥 |
|
DKJ電動執行器 |
抽屜式閥門控制箱 |
電動截止閥 |
||
|
DQW閥門電動裝置 （Q型閥門電裝） |
DKZ電動執行器 |
羅托克電動執行器 （英國羅托克） |
戶外型閥門控制箱 |
電動蝶閥 |
|
3810L電動執行器 |
防爆型閥門控制箱 |
電動球閥 |
||
|
LQ閥門電動裝置 |
3810R電動執行器 |
德國PS電動執行器 |
BFA型閥門控制器 |
電動調節閥 |
一、DKJ型角行程電動執行機構的應用

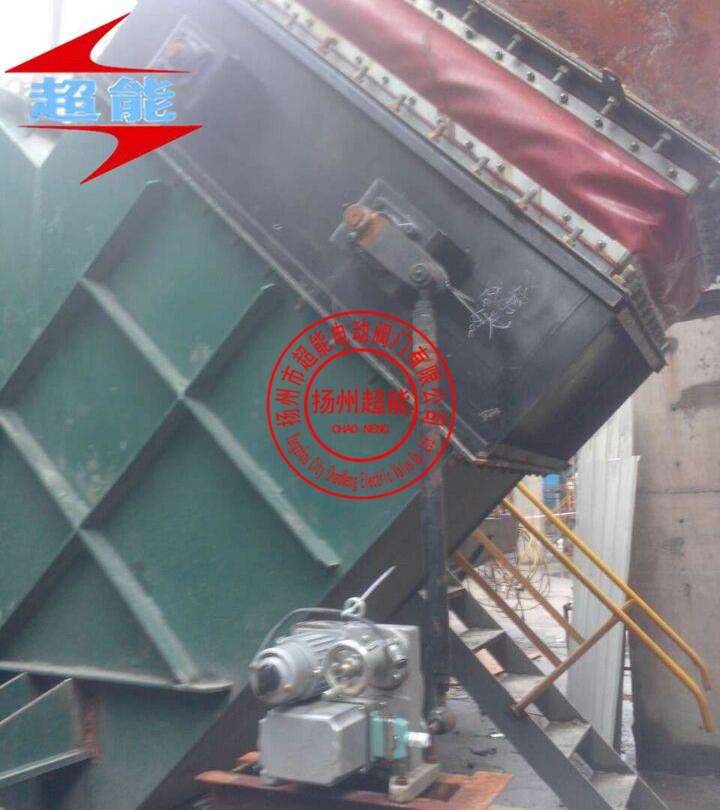

DKJ角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ，Ⅲ型輔助控制單元儀表配套使用。它以交流電源為動力，接受統一的標準信號4-20mADC，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，輸出開關信號，驅動電動機經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移。自動地操縱風門檔板，蝶閥等閥門裝置，完成系統的自動調節任務。
二、DKJ型角行程電動執行機構端子接線圖
三、DKJ型角行程電動執行機構交流伺服電機說明
角行程電動執行機構，由單向伺服電機驅動（DKJ610亦可用三相電機驅動），該系列的單向伺服電機有杠桿制動式和電磁制動式二種可供用戶選用。
電磁制動式電機增大了力矩，降低了工作電流，提高制動能力，互換性好。
當就地手操時，只要將電動機上手端部的旋鈕切到“手動”位置，即可使制動盤和制輪脫開，進行就地手動操作執行機構上的手輪。
四、DKJ型角行程電動執行機構位置發送器的調整
逆時針旋轉緊定螺母1，釋放導電塑料點位器的連接，用螺絲刀轉動導電塑料電位器的轉軸，則電位器的輸出阻值作相應的大小變化。故作為位置發送器輸出信號的粗調，粗調調試后，再重新順時針擰緊緊定螺母1。然后在WF-S型位發模塊上in行原始位置的細調，即調節調零電位器，當執行機構輸出軸達到滿行程時，調節調滿電位器使信號也達到相應的滿量程。如果出現調節調零，調滿電位器達不到上述要求，則要重新粗調傳感元件導電塑料電位器的阻值位置。
如果您覺得“DKJ型角行程電動執行機構”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
