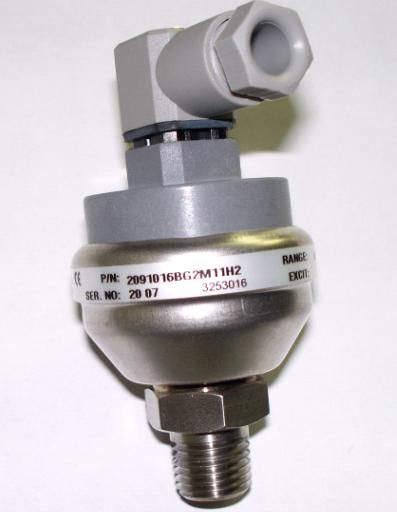

Model 209高性能可靠性通用價位適中表壓傳感器美國西特

Model 209
OEM 壓力傳感器
Setra 209 壓力傳感器專為要求高性能、高可靠性、通用且價位適中的工業和 OEM 客戶設計，擁有出色的 ±0.25% FS精度，壓力范圍從蕞低 1 PSI 到蕞高 10,000 PSI，滿足大量嚴苛應用的需求。該傳感器采用全不銹鋼接液部件，可選多種壓力和電氣接頭，能應對各類安裝挑戰。 209 型還有獲得磚利的過壓限制功能，不會受意外壓力尖峰或劇烈壓力波動的影響。
真實低壓傳感器
Setra 209 電容式傳感器專為對價格和性能有嚴苛要求的工業應用而設計，可在典型的工業級環境中提供出色的可靠性。由于采用真正的低壓傳感器設計， 209 型擁有更高的性能，無需信號放大即可滿足蕞低達 1 PSI 的壓力測量需求。
應用廣泛
Setra 209 可選用多種壓力和電氣接頭，滿足廣泛安裝配置的需求。這同時也大幅度地減少了為適應傳感器使用而進行的額外工程設計所需的時間，確保更快地完成項目及上市。
穩固的設計和結構，保證可靠運行
Setra 209 專為滿足嚴苛的應用要求而設計、制造，采用工業級結構，且可選配主動過壓限制功能，能耐受蕞高達 16倍額定壓力范圍的過壓條件。

特性
·高過壓選項（在“選擇范圍”中選擇）
·工作溫度范圍廣
·兼容許多氣體和液體
·可使用低成本的非穩壓直流電源
·適用于高沖擊和高振動的應用
·無密封件和 O 型環，不會產生泄漏問題
·沒有易受腐蝕問題影響的銅焊節點
·符合 CE 和 RoHS 認證

應用· 工業 OEM 設備·工程機械·液壓系統·壓縮機控制·HVAC/R 設備·工業發動機

設計穩固，適用于嚴苛應用
低至 1 PSI 的滿量程范圍

高配置設計
訂購指南

2 0 9 1

型號       量程          類型      壓力接口       輸出      電氣接口      選項

2091=209    Bar     PSI        G 表壓    2M 1/4"NPT 外螺紋  11 4-20 mA  XX 電纜長度 ( 例 : 2 英尺 =02) H高過壓能力

選項：只適用1R6B 0~1.6 Bar 001P 0~1PSI C 復合壓 J7 7/16"SAE 外螺紋 24 0.5~5.5VDC P1 Packard（3-Pin） 50~1500 PSI

010B 0~10 Bar 002 P 0~2PSI S 密封表壓 ( 提供 ≥200Psi 密封表壓）1M 1/8"NPT 外螺紋 27 1~5 VDC P3 Packard（4-Pin）

016B 0~16 Bar 005P 0~5PSI L4 1/4" 內螺紋 SAE 28 1~6 VDC H2 Hirschmann，（“Min”）025B 0~25 Bar 010P 0~10PSIV 真空度（僅 Z01 量程代碼選項）G4 1/2"A 外螺紋（量程<25PSI 可選） 45 0.5~4.5VDC（5VDC 激勵）A1 1/2" 導管帶接線蓋040B 0~40 Bar 025P 0~25PSIP11/8"NPT 內螺紋，防水壁（量程>50PSI 可選）400B 0~400 Bar 050P 0~50PSI700B 0~700 Bar 100P 0~100PSI200P 0~200PSI

附件

250P 0~250PSI

500P 0~500PSI 577 3-Pin Mating Packard Kit

10CP 0~1000PSI 857 4-Pin Mating Packard Kit

15CP 0~1500PSI 590 Mating Hirschmann Kit

20CP 0~2000PSI

30CP 0~3000PSI

50CP 0~5000PSI

10KP 0~10000PSI

Z01P 0~-14.7PSI

例如 : 產品代碼 2091050PG2M1102 表示為 : 209 傳感器 (C209) 測壓范圍 0~50Psig，表壓， 1/4"NPT 壓力接口， 4~20mA 輸出，帶 2 英尺電纜

我們提供所有 Setra 產品的應用幫助，其中包括人員幫助和文獻幫助，而客戶有責任確定該產品的適用性。

規格

性能參數

精度 RSS 1 ( 恒溫下） ±0.25%FS

非線性（蕞佳擬合直線） ±0.22%FS

遲滯 ±0.10% FS

非重復性 ±0.05% FS

溫度影響

溫度補償范圍 -20~80℃

零點漂移 %FS/50℃ ±1.8%FS/50℃

量程漂移 %FS/50℃ ±1.3%FS/50℃

預熱漂移 0.1% FS Total

響應時間 5ms（典型值）

長期穩定性 0.5%FS/ 年

壓力介質

與 17-4PH 不銹鋼相容的氣體或液體。（不推薦使用氫氣）

電氣參數（電壓）

電路 3 線 (COM, OUT, EXC)

輸出 2 0.5 ~ 5.5 VDC 3

激勵 9 ~ 30 VDC

輸出阻抗 10 Ω

物理參數

殼體 不銹鋼和聚對苯二甲酸丁二醇酯

敏感元件 17-4PH 不銹鋼

電氣連接 0.6 米 /2 英尺多芯電纜

壓力接口 1/4"-18NPT 外螺紋，采用 17-4PH 不銹鋼

通氣 經電纜

重量 約 65g

環境參數

工作溫度 -40℃ ~+85℃

存放溫度 -40℃ ~+85℃

振動 20g (MIL-STD202， Method 204， Cond.C)

沖擊 200g (MIL-STD202， Method 213B， Cond.C)

加速度 10g (Max)

環境影響 不受天氣影響
