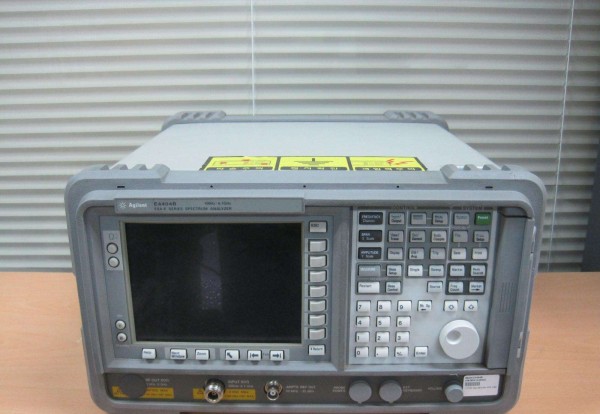

安捷倫 E4408B頻譜分析儀

產品簡介
頻率范圍:9KHz~1.5GHz,3.0GHz和26.5GHz
±1.1dB的* 幅度精度
堅固、便于攜帶的機箱適于在實驗室、工廠以及維修現場使用
≥28次測量更新/秒以及經GPIB 為≥30次測量更新/秒
價格適中,提供基本性能ESA-L系列頻譜分析儀
Agilent公司擴大了ESA-L系列,、低成本、全合成式頻譜分析儀能工作到3.0和26.5GHz。它能以適中的價格隨時快速獲得的結果。該儀器具有頻譜分析儀的性能和能適應在維修現場使用的堅固機箱。
測量速度快
ESA-L系列具有≥28次測量更新/秒以及經GPIB為≥30次測量更新/秒的顯示速率和的5ms掃描時間,從而能縮短測試時間并提高生產效率。
測試結果
連續鎖相合成器提高了頻率測量的穩定性和重復性,而自動的輔助調節則提供了連續校準。此外,只需開機5分鐘之后便達到遠見定的性能。這包括在3.0GHz以下的±1.1dB* 幅度和在26.5GHz以下的±2.6dB* 幅度精度。
便攜運用
可選用的彈性卡入式電池消除了電源線的限制?？蛇x用的12Vdc電源電纜允許直接利用汽車電池進行工作。封裝和結構牢固
ESA-L系列具有密封的前面板、百葉窗式通風孔,并在側面安裝了風扇,以在各種各樣的氣候條件下 儀器進行保護,因而特別適于維修現場環境使用。橡膠包封的前、后機架能承受運輸過程中的劇烈振動。
使用方便
機內幫助按鈕可以提供若干鍵功能命令和遠地編程命令,從而無需攜帶用戶手冊。此外,測試由于采用內置限線和合格/不合格信息而得到進一步簡化。內置磁盤驅動器可以 測量結果進行貯存,并能迅速方便地傳送到您的PC機上。
成本低
以適中的價格提供所有上述特點,3年的標準保修期。
用于ESA-L系列的PC軟件
Benchlink XL PC軟件便于將ESA測量跡線數據直接傳送至MS Excel電子報表上或將屏幕圖像直接傳送至MS Word文件上,供分析、存檔、顯示或打印使用。測量結果可以經GPIB、RS232或LAN傳送(利用兩臺PC機或1個E2050A GPIB/LAN適配器)。分析儀狀態可以貯存和恢復。 重復測量序列的無人值守操作,能按日期和時間進行傳送。Benchlink XL包括標準件以及GPIB和RS232選件。
頻率技術指標
頻率范圍
E4411B:50Ω9KHz~1.5GHz
E4411B:75Ω(選件1DP):1MHz~1.5GHz
E4403B:9KHz~3.0GHz
E4408B:9KHz~26.5GHz
頻段 本振諧波次數=N 中心頻率
0 1- 9KHz~3.0GHz
1 1- 2.85GHz~6.7GHz
2 2- 6.2GHz~13.2GHz
3 4- 12.8GHz~19.2GHz
4 4- 18.7GHz~26.5GHz
頻率基準
老化率:±2×10-6/年
調整率:±5×10-7
溫度穩事實上性:±5×10-6
頻率讀出精度
(起始、終止、中心、頻標):±(頻率讀數×頻率基準誤差1+頻率間隔的0.75%+分辨帶寬(RBW)的15%+10Hz+1×N2)
頻標計數器
分辨率:可以1Hz選擇到100KHz
精度:±(頻標頻率×頻率基準誤差1+計數器分辨率)
頻率間隔
范圍:0Hz(零頻率間隔)
E4411B:100Hz~1.5GHz
E4403B:100Hz~3.0GHz
E4408B:100Hz~26.5GHz
分辨率:2Hz×N2
精度:頻率間隔的±1%掃描時間
范圍:4ms~4000s
精度:±1%
掃描觸發:自激、單次、電源、視頻、外部、延遲、偏置
偏置觸發范圍:±327ms~±323ks
掃描(跡線)點:401
分辨帶寬
范圍(-3dB帶寬):1KHz~3MHz,按1-3-10順序分檔,和5MHz。
(-6dB帶寬,EMI):9KHz,120KHz
精度(1KHz~3MHz RBW):±15%
(5MHz RBW):±30%
選擇性(60 dB/3 dB帶寬比):<15:1(典型值)
視頻帶寬(-3dB)
30Hz~1MHz,按1-3-10順序分檔。3MHz(典型值)
穩定度
噪聲邊帶( 連續波信號的偏離1KHz分辨帶寬(RBW)、30Hz視頻帶寬(VBW)和取樣檢波器)
≥10KHz:≤-90dBc/Hz+頻率>6.7 GHz時的20 Log N2
≥20KHz:≤-98dBc/Hz+頻率>6.7 GHz時的20 Log N2
≥30KHz:≤-100dBc/Hz+頻率>6.7 GHz時的20 Log N2
≥100KHz:≤-112dBc/Hz+頻率>6.7 GHz時的20 Log N2
剩余調頻
1KHz RBW,1KHz VBW:≤150Hz p-p×N2,100ms 與系統相關的邊帶,與連續波信號的偏離:
≥30KHz:≤-65dBc+頻率>6.7 GHz時的20 Log N2
幅度指標
* 幅度精度
總幅度精度4:±(0.6dB+* 頻率響應)
在參考設置5上:±0.4dB
測量范圍
顯示的平均噪聲電平到*大安全輸入電平
輸入衰減器范圍:
E4411B:0~60dB,以5dB步進
E4403B,E4408B:0~65dB,以5dB步進
*大安全輸入
平均連續功率
E4411B:(≥15 dB衰減):+30dBm(1W)
E4403B,E4408B:(≥5 dB衰減):+30dBm(1W)
峰值脈沖功率
E4411B:(≥15dB衰減):+30dBm(IW)
E4403B,E4408B:(≥30dB衰減):+50dBm(100W)
1 dB增益壓縮:(在輸入混頻器上的總功率)3
E4411B,E4403B:0dBm;
E4408B;(50MHz~6.7GHz):0dBm(6.7GHz~13.2GHz):- 3dBm,(13.2GHz~26.5GHz):-5dBm
顯示的平均噪聲電平(輸入端接匹配負載,0dB衰減,30Hz VBW,取樣檢波器,1kHz RBW,參考電平=-70dBm)
