GHCDP智能超低頻高壓發生器
試驗原理
超低頻緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的效果，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達普遍采用這一方法的原因。發改委已制定了《35kV及以下交聯聚乙烯緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機的交流耐壓試驗。
本產品接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之外，另外，還有如下特點需要特別說明：
△ 電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
△ 具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
△ 具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
△ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
△ 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

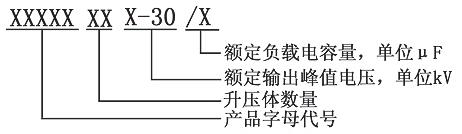

1、命名說明
2、超低頻系列產品
| 型號 |
額定電壓 |
帶載能力 |
重量 |
用途 |
| GHCDP-1-30 |
30kV（峰值） |
0.1Hz，≤1.1μF
|
控制器：4kg
升壓體：25kg
尺寸：323*174*323
|
10kV電纜、發電機等
|
| 0.1Hz，≤1.1μF |
| 0.05Hz，≤2.2μF |
| GHCDP-1-40 |
40kV（峰值） |
0.1Hz，≤1.1μF |
控制器：5kg
升壓體：30kg
尺寸：357*208*343
|
13.8kV電纜、發電機等 |
| 0.1Hz，≤1.1μF |
| 0.05Hz，≤2.2μF |
| GHCDP-1-50 |
50kV（峰值） |
0.1Hz，≤1.1μF |
控制器：6kg
升壓體：45kg
尺寸：357*210*365
|
15.75kV電纜、發電機等 |
| 0.1Hz，≤1.1μF |
| 0.05Hz，≤2.2μF |
| GHCDP-1-60 |
60kV（峰值） |
0.1Hz，≤1.1μF |
控制器：6kg
升壓體：50kg
尺寸：357*220*370
|
18kV電纜、發電機等 |
| 0.1Hz，≤1.1μF |
| 0.05Hz，≤2.2μF |
| GHCDP-2-80 |
80kV（峰值） |
0.1Hz，≤1.1μF |
控制器：8kg
升壓體：80kg
尺寸：357*240*390
|
35kV電纜、發電機等 |
| 0.1Hz，≤1.1μF |
| 0.05Hz，≤2.2μF |
| GHCDP-2-90 |
90kV（峰值） |
0.1Hz，≤1.1μF |
控制器：9kg
升壓體：90kg
尺寸：57*240*390
|
35kV電纜、發電機等 |
|
0.1Hz，≤1.1μF
|
| 0.05Hz，≤2.2μF |
3、根據被試對象選擇適當規格的產品
使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。些時可并聯0.1μF 電容器（可由本公司提供）輔助輸出，下面是一些設備的電容量，供用戶參考。
不同發電機的單相對地電容量
| |
火電 |
水電 |
發電機容量
（MW） |
200 |
300 |
600 |
800 |
125-150 |
300 |
400 |
單相對地電容
（μF） |
0.2-0.25 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
交聯聚乙烯緣單芯電力電纜的電容量（μF/km）
截面積 mm2
電容 μF/km
電壓 kV |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
270 |
| 10 |
0.15 |
0.17 |
0.18 |
0.19 |
0.21 |
0.24 |
0.26 |
0.28 |
0.32 |
0.38 |
- |
| 35 |
- |
- |
- |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.19 |
4、試品電流的估算方法：
計算公式：I=2πfCU
技術參數
△ 輸出額定電壓：參見表1
△ 輸出頻率：0.1Hz、0.05Hz、0.02Hz
△ 帶載能力：0.1Hz zui大1.1μF
0.05Hz zui大2.2μF
0.02Hz zui大5.5μF
△ 測量精度：3%
△ 電壓正，負峰值誤差：≤3%
△ 電壓波形失真度：≤5%
△ 使用條件：戶內、戶外；溫度：-10℃～+40℃；≤85%RH
△ 電源保險管：參見表1
△ 市電源：頻率50Hz，電壓220V±5%
△10kV電纜240平方長可做15km耐壓試驗，全套重量為29kg。
△35kV電纜270平方長可做15km耐壓試驗，全套重量為80kg。

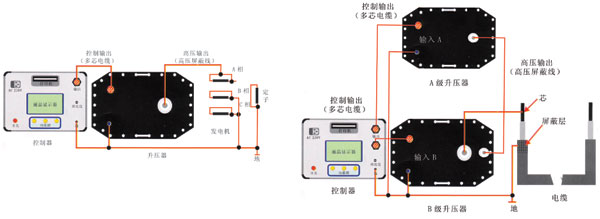

5、電纜的超低頻耐壓試驗方法
| 電纜額定電壓 U0/Un |
交接試驗電壓 |
預防性試驗電壓 |
| 電壓倍數 |
電壓值（kV） |
電壓倍數 |
電壓值（kV） |
| 1.8/3 |
3U0 |
5 |
3U0 |
5 |
| 3.6/6 |
3U0 |
11 |
3U0 |
11 |
| 6/6 |
3U0 |
18 |
3U0 |
18 |
| 6/10 |
3U0 |
18 |
3U0 |
18 |
| 8.7/10 |
3U0 |
26 |
3U0 |
26 |
| 12/20 |
3U0 |
36 |
3U0 |
36 |
| 21/35 |
3U0 |
63 |
3U0 |
63 |
| 26/35 |
3U0 |
78 |
3U0 |
78 |

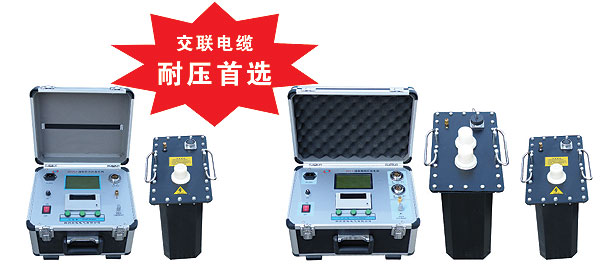

6、產品示意圖
|
| |
