ZMBP氣動單座調節閥產品概述ZMBP氣動單座調節閥，由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，多彈簧執行機構高

浙江超卓自控儀表有限公司總部設在享有“中國泵閥之鄉”美譽的甌北鎮--東方工業區，臨近、火車站、交通便利的工業重鎮，是一家集研發、生產、銷售自控閥門的專業廠家。
公司已逐步形成以氣動、電動調節閥、CV3000系列調節閥、切斷閥、球閥、蝶閥、截止閥、閘閥、電磁閥、減壓閥、水力控制閥等為主導的多系列產品,有效保障工程項目的配套供給，廣泛應用于電力、冶金、化工、水利、石油、樓宇自控等領域；嚴格按照ISO9001;2000質量認證標準。公司堅持以“上乘的質量，誠信的服務”為經營理念，產品獲得業界的認可和信賴。誠邀各界朋友蒞臨參觀、指導和業務洽談，愿您我攜手共進，共創輝煌。

閥體形式	直通鑄造球型閥
公稱通徑	DN20～200mm
公稱壓力	PN1.6、2.5、4.0、6.4MPa
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥芯形式	單座柱塞型閥芯
流量特性	線性、等百分比

執行器型式	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	25	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	墊片	PTFE/金屬石墨墊片
4	閥芯	304	304	316	316L
5	導向套	304	304	316	316L
6	閥蓋	WCB	CF8	CF8M	CF3M
7	閥桿	304	304	316	316L
8	填料	PTFE/柔性石墨
9	彈簧	65Mn	304	316	316L
10	螺母	304	304	316	316L

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
閥座直徑 dN(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分	6.3	10	16	25	40	63	100	160	250	400	630
額定行程		16		25			40			60
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45

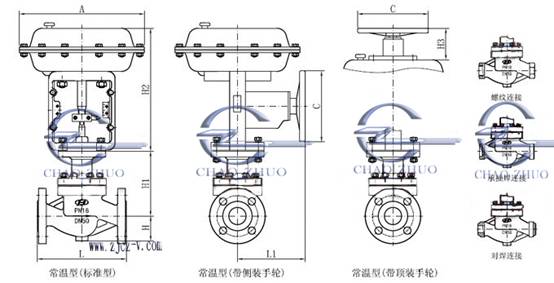

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
