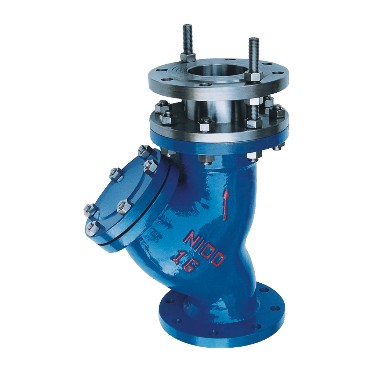

【拉桿伸縮過濾器】作用

【拉桿伸縮過濾器】Y型過濾器和伸縮接頭組合成，抗污性強排污方便，流通面積大，壓力損失小，結構簡單，體積小。濾芯網材質均為全不銹鋼，耐腐蝕性強，使用壽命長。Y型拉桿伸縮過濾器還具有安裝長度可調，裝拆方便的特點?？筛鶕?jù)需要設置濾網數目，通常范圍：水 18~30 目、蒸汽 40~100 目、油 100~180 目。Y型拉桿伸縮過濾器,伸縮過濾器,過濾器本公司生產的Y型拉桿伸縮過濾器是Y型過濾器與伸縮接頭組合，主要用于高層建筑、多層建筑或工廠內給排水配管，通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端，便于清除雜物或安裝拆卸以保證閥類或設備之正常使用。

過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護為方便。過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥，驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。過濾器的殼體內部主要由粗濾網、細濾網、吸污管，不銹鋼刷或不銹鋼吸嘴、密封圈、防腐涂層、轉動軸等組成。

安裝濾油器在液壓系統中的安裝位置通常有以下幾種：

　?、乓b在泵的吸油口處：

　　泵的吸油路上一般都安裝有表面型濾油器，目的是濾去較大的雜質微粒以保護液壓泵，此外濾油器的過濾能力應為泵流量的兩倍以上，壓力損失小于0.02MPa。

　　⑵安裝在泵的出口油路上：

　　此處安裝濾油器的目的是用來濾除可能侵入閥類等元件的污染物。其過濾精度應為10～15μm，且能承受油路上的工作壓力和沖擊壓力，壓力降應小于0.35MPa。同時應安裝

　　安全閥以防濾油器堵塞。 選用濾油器時，要考慮下列幾點：

　?、胚^濾精度應滿足預定要求。

　?、颇茉谳^長時間內保持足夠的通流能力。

　　⑶濾芯具有足夠的強度，不因液壓的作用而損壞。

　?、葹V芯抗腐蝕性能好，能在規定的溫度下持久地工作。

　?、蔀V芯清洗或更換簡便。

　　因此，濾油器應根據液壓系統的技術要求，按過濾精度、通流能力、工作壓力、油液粘度、工作溫度等條件選定其型號。

　?、前惭b在系統的回油路上：這種安裝起間接過濾作用。一般與過濾器并連安裝一背壓閥，當過濾器堵塞達到一定壓力值時，背壓閥打開。

　?、劝惭b在系統分支油路上。

　?、蓡为?dú)過濾系統：大型液壓系統可專設一液壓泵和濾油器組成過濾回路。

　　液壓系統中除了整個系統所需的濾油器外，還常常在一些重要元件（如伺服閥、節流閥等）的前面單獨安裝一個專用的精濾油器來確保它們的正常工作。

【拉桿伸縮過濾器】特點
1、抗污性強。排污方便；流通面積大。壓力損失?。航Y(jié)構簡單，體積小，重量輕。 　　
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。 　　
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。 　　
4、伸縮型特點：拉伸長度，zui大位置可移伸100mm。有利于安裝方便．提高工作效率。

【拉桿伸縮過濾器】主要技術參數：

【拉桿伸縮過濾器】主要零件材料：

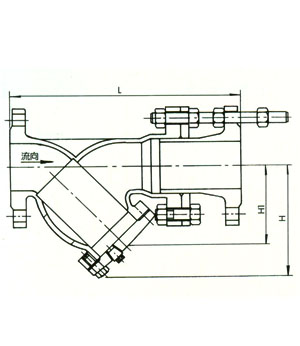

【拉桿過濾器】主要外形尺寸：
