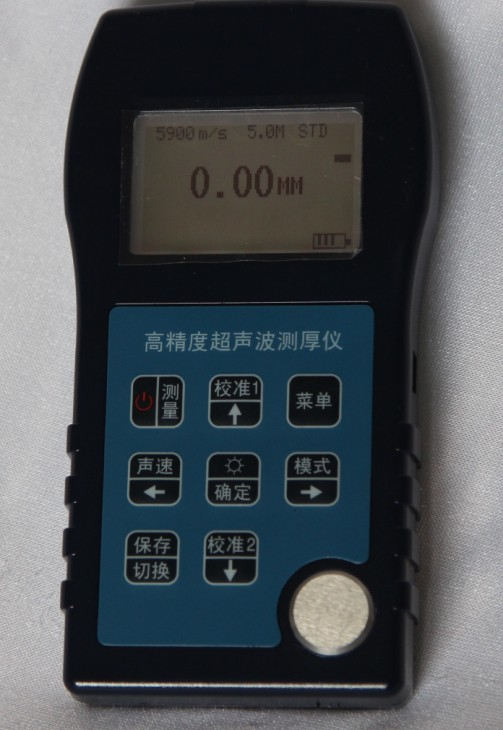

穿越涂層超聲波測厚儀

型號:AR.05-SWTG7U

產品簡介:

AR.05-SWTG7U超聲波測厚儀,操作簡單,度高,可滿足各種厚度測量需求。




工作原理:

超聲波測厚儀是根據超聲波脈沖反射原理來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭，通過測量超聲波在材料中傳播的時間來確定被測材料的厚度。

產品用途:

凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此原理測量，如金屬類、塑料類、陶瓷類、玻璃類?？梢詫Ω鞣N板材和加工零件作測量，另一重要方面是可以對生產設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度。廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。

產品指標:

測量范圍(標準模式):0.65～500mm（鋼，探頭分段適用）
測量范圍(穿透涂層模式):3～50mm（鋼，探頭分段適用）
測量下限(曲面模式):Φ15mm×1.0mm(7.5MHz，Φ6mm探頭)
Φ10mm×1.2mm(7.5MHz，Φ6mm探頭)
顯示精度:0.1mm/0.01inch 或 0.01mm/0.001inch
材料聲速:509～18699m/s
測量精度:±（0.5%H+0.05）mm
接收帶寬:1MHz～10MHz(-3dB)
測量頻率:2～20次/秒（可設置）
電 源:3VDC(兩節AA堿性電池)
工作時長:280小時（自動模式），100小時（背光打開）
顯 示 屏:128×64 點陣LCD
外形尺寸:136（L）×72（W）×20（H）mm
重 量:176g（含電池）
工作溫度:-10～﹢50℃（使用高溫探頭，工作溫度：＜300℃）
工作濕度:20%～90%RH

包裝清單:

主機×1
測厚儀傳感器(5M，Φ10)×1
USB數據線×1
光盤×1
堿性電池(AA型)×2
耦合劑(95%甘油)×1
操作手冊×1
保修卡×1
產品合格證×1

可選探頭:

探頭型號 特性 測量范圍（鋼） 直徑 頻率 接觸溫度
2M/Φ12 高穿透 3.0—500mm(鋼) 12mm 2MHz -10—+60
2M /Φ20 高穿透 3.0—50mm(鑄鐵) 20mm 2MHz -10—+60
2.5M /Φ12 高穿透 3.0—500mm(鋼) 12mm 2.5MHz -10—+60
5M/Φ10 通用探頭 1.0—260mm 10mm 5MHz -10—+60
5M/Φ6 小管徑 1.0—60mm 6mm 5MHz -10—+60
7M /Φ10 0.7—100mm(鋼) 10mm 7MHZ -10—+60
7M /Φ6 小管徑 1—60mm 6mm 7MHz -10—+60
7.5M /Φ10 0.65—100mm(鋼) 10mm 7.5MHZ -10—+60
7.5M /Φ6 小管徑 1—60mm 6mm 7.5MHz -10—+60
ZW5P/Φ10 高溫 4.0—80mm 12mm 5MHz -10—+300
