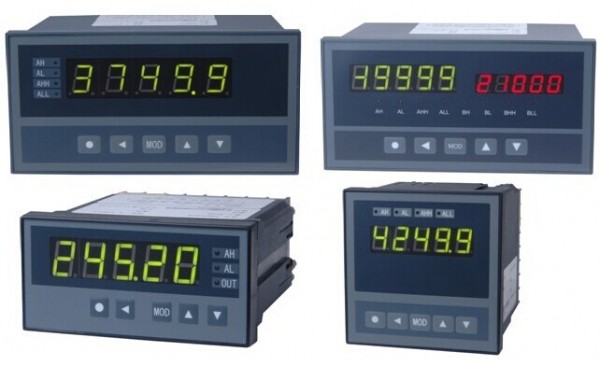

XST/A-H1T2B1V0 單顯表 XST/C-HRT2B1V0 儀表 ....等多種規格可選
XST/A-S31T2B1V0 數顯表 XST/B-F2RT2S0V0儀表 ....等多種規格可選
詳細介紹：
① 基本誤差優于±0.2%F·S。16位A/D轉換器。測控周期0.2秒，可提高到0.1秒。8段折線功能
② 抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級
③ 輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明
④ 外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48以及臺式實驗室用儀表
⑤ 儀表電源220V AC，（9~30）V DC（訂貨時注明） 基本配置 單顯示
XST/B-F2ITB1V0控制儀表
① 報警設定值數字顯示
① 報警設定值數字顯示
② 測量值光柱顯示
③ 報警輸出：160×80，96×96規格多可加4點；96×48規格多可加3點，
72×72，48×48規格多可加2點；160×80鋁合金外殼型多可加8點
72×72，48×48規格多可加2點；160×80鋁合金外殼型多可加8點
④ 變送輸出
⑤ 外供普通電源（給變送器供電）：24V或12V或5V 外供電源（給荷重、壓力等傳感器供電）10V或12V或0.5~1.5mA
⑥ 通訊接口：RS 485或RS 232
⑦ 打印機接口（不含打印機單元）
⑧ 實驗室用臺式儀表：小臺式（230×104）（可盤裝）、大臺式（318×104）
⑨160×80鋁合金外殼型。
選型表XST/B-F2ITB1V0控制儀表
|
內容
|
代碼說明
|
|||||||||||||
|
XST/
|
單顯示
|
|||||||||||||
|
外形
尺寸
|
A—
|
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
|
||||||||||||
|
B—
|
96(W)×96(H)×112(L)
|
|||||||||||||
|
C—
|
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)
|
|||||||||||||
|
D—
|
72(W)×72(H)×112(L)
|
|||||||||||||
|
E—
|
48(W)×48(H)×112(L)
|
|||||||||||||
|
面板形式
|
H
|
橫式
|
||||||||||||
|
S
|
豎式
|
|||||||||||||
|
F
|
方形
|
|||||||||||||
|
顯示方式 （LED顯示的顏色按訂貨要求）
|
1
|
測量值（綠色）
|
||||||||||||
|
2
|
測量值（綠色）+ 設定值（紅色）
|
|||||||||||||
|
3
|
測量值（綠色）+ 測量值光柱（綠色）（限A、C型儀表）
|
|||||||||||||
|
4
|
測量值（綠色）+ 測量值光柱（綠色）+設定值光柱（紅色）限A-S型
|
|||||||||||||
|
5
|
測量值（綠色）+ 測量值光柱（綠色）+設定值（紅色）限A-S型
|
|||||||||||||
|
輸入信號
（其它輸入信號訂貨時說明）
|
E
|
熱電偶K、S、R、B、N、E、J、T或輻射感溫計
|
||||||||||||
|
R
|
熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53或電阻
|
|||||||||||||
|
I
|
直流電流（4~20）mA、（0~10）mA或（0~20）mA
|
|||||||||||||
|
V
|
直流電壓（0~5）V、（1~5）V
|
|||||||||||||
|
M
|
mV信號（訂貨注明范圍）
|
|||||||||||||
|
W
|
電位器 ,;
|
|||||||||||||
|
L
|
遠傳壓力表
|
|||||||||||||
|
報警點數量
|
T□
|
T0:無報警 T1~T8：1~8點報警 觸點容量220V AC,3A
|
||||||||||||
|
變送輸出
|
A0
|
無輸出
|
||||||||||||
|
A1
|
電流輸出(4~20）mA、（0~10）mA或（0~20）mA
|
|||||||||||||
|
A2
|
電壓輸出(0~5）V、（1~5）V
|
|||||||||||||
|
A3
|
電壓輸出(0~10）V
|
|||||||||||||
|
A4
|
其它輸出
|
|||||||||||||
|
外供電源
|
B0
|
無外供電源
|
||||||||||||
|
B1
|
外供 24V DC，誤差小于±5%，大于50mA
|
|||||||||||||
|
B2
|
外供 12V DC，誤差小于±5%，大于50mA
|
|||||||||||||
|
B3
|
外供電壓源，誤差小于±0.2%，大于40mA
|
|||||||||||||
|
B4
|
外供恒流源，誤差小于±0.2%，（0.1~10mA）
|
|||||||||||||
|
B5
|
其它 （訂貨須注明）
|
|||||||||||||
|
通訊接口 （供電，全隔離，2400~19.2K儀表地址0~99，應答延遲小于500μs）
|
S0
|
無通訊接口
|
||||||||||||
|
S1
|
RS-232接口
|
|||||||||||||
|
S2
|
RS-485接口
|
|||||||||||||
|
S3
|
RS-422接口
|
|||||||||||||
|
S4
|
BCD碼接口（限A、B型儀表）
|
|||||||||||||
|
儀表電源
|
V0
|
220V AC
|
||||||||||||
|
V1
|
24V DC
|
|||||||||||||
|
V2
|
12V DC
|
|||||||||||||
|
V3
|
其它
|
|||||||||||||
|
打印功能（限A、B型儀表）（帶硬件時鐘）
|
P
|
P表示打印接口，不帶可省略
|
||||||||||||
|
非標準功能
|
N
|
N表示非標功能
|
||||||||||||
