ARTU系列四遙單元

1 　概述
　　ARTU四遙單元是一種遠端測控裝置，負責對現場信號、工業設備的監測和控制。作為高性能配電智能化元件，廣泛應用于智能配電、工業自動化等領域，是遠程自動化應用領域的解決方案。產品包括：遙信單元、遙控單元、遙脈單元、遙測單元。產品符合JB/T 10388-2002《帶總線通信功能的智能測控節點產品通用技術條件》、GB/T 13729-2002《遠動終端設備》標準要求。

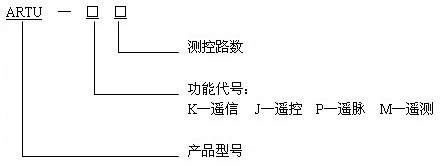

2 　型號說明

3 　產品特點
　　●產品具有通道狀態指示燈和通信狀態指示燈。兩路通信接口中，一路用于通用參數的設置及調試，另一路用于讀取和設置“四遙”值，保證通訊可靠性。
　　● 可選擇上位機或本地?fù)艽a開關兩種方式進行設置產品的地址和波特率。
　　● 產品采用軟硬件“看門狗”技術，防止死機現象。
　　●ARTU-M32還提供32路輸入信號指示功能，并可以經由通訊設置信號輸入的高低報警閾值。
　　●電磁兼容性
　　GB/T 17626.2 靜電放電抗擾度試驗 等級4
　　GB/T 17626.3 射頻電磁場輻射抗擾度試驗 等級3
　　GB/T 17626.4 電快速瞬變脈沖群抗擾度試驗 等級4
　　GB/T 17626.5 沖擊（浪涌）抗擾度試驗 等級3
　　GB/T 17626.6 射頻場感應的傳導騷擾抗擾度試驗 等級3
　　GB/T 17626.12 振蕩波抗擾度試驗 等級3

4 　適用環境
　　工作溫度：-5℃~+55℃
　　儲存溫度：-25℃~+70℃
　　相對濕度：≤95%不結露，無腐蝕性氣體
　　海拔高度：≤2500m
　　防護等級：IP20

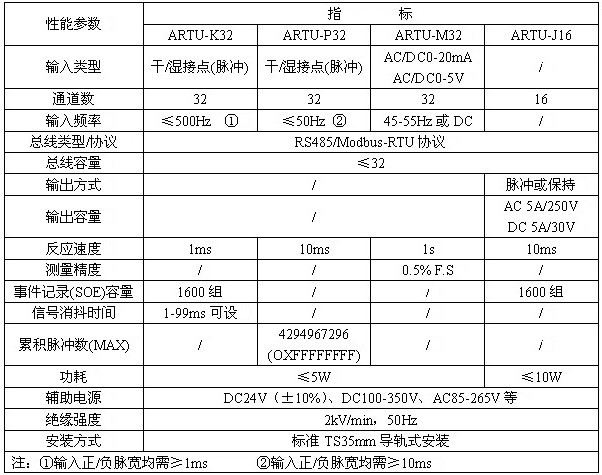

5 　技術指標

6 　產品規格
6.1 ARTU-K32遙信單元
6.1.1 功能
　　ARTU-K32可同時采集32路有源濕接點或無源干接點開關量信號。采用光電隔離技術，實現輸入輸出的電氣隔離。與上位機通過RS485總線進行數據交換，實時反映輸入信號狀態，并可存儲32路共計1600個事件順序記錄（SOE信息），準確反映開關量事件。ARTU-K32作為自動控制環節中的狀態反饋元件，可用于監測自動化設備的執行狀態或用于開關位置指標采集。
6.1.2 接線端子

　　注：有源濕接點：Ki（i=1-32）與公共端KCOM為各通道接入端，同時KV12和KG懸空；
　　　　無源干接點：Ki（i=1-32）與公共端KV12為各通道接入端，同時KCOM和KG短接。
6.2 ARTU-P32遙脈單元
6.2.1 功能
　　遙脈單元采用光電隔離技術實現輸入輸出的電氣隔離，可對電力的有功或無功脈沖進行集中采集，實現電能精確計量，與上位機通過RS485總線進行數據交換。具備掉電保護功能，特別適合企業電能的自動化管理，也可用于自動化設備的計數。
6.2.2 接線端子

　　注：有源濕接點：Pi（i=1-32）與公共端PCOM為各通道接入端，同時PV12和PG懸空；
　　　　無源干接點：Pi（i=1-32）與公共端PV12為各通道接入端，同時PCOM和PG短接。
6.3 ARTU-M32遙測單元
6.3.1 功能
　　遙測單元使用交流采樣方式實現32路AC/DC0~20mA，AC/DC0~5V的真有效值（RMS）測量，與上位機通過RS485總線進行數據交換，反映變送器或傳感器的標準信號的遙測值?？蓪㈦娏?、電壓、溫度、壓力等變送器模擬量輸出信號轉換為數字信號并上傳，具有32路雙色LED燈，用于指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警），高低報警值可由通信進行設定。

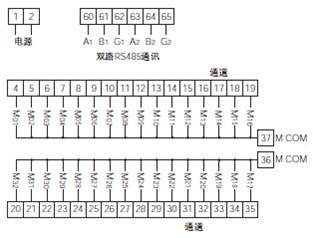

6.3.2 接線端子

6.4 ARTU-J16遙控單元
6.4.1 功能
　　遙控單元是遠程繼電器輸出模塊，與上位機通過RS485總線進行數據交換，用于執行系統的遙控操作，共有16路繼電器輸出，接點的輸出方式可設定為脈沖（點動）方式或保持方式，同時可存儲16路共計1600組繼電器動作時間順序記錄（SOE信息）。作為自動控制環節中的執行元件，可用于遠程控制自動化設備或直接驅動自動化設備的電操作機構，實現遠程或自動控制。
6.4.2 接線端子

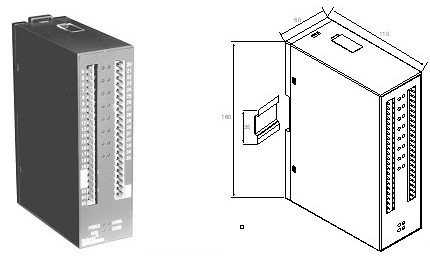

7 　外形及尺寸

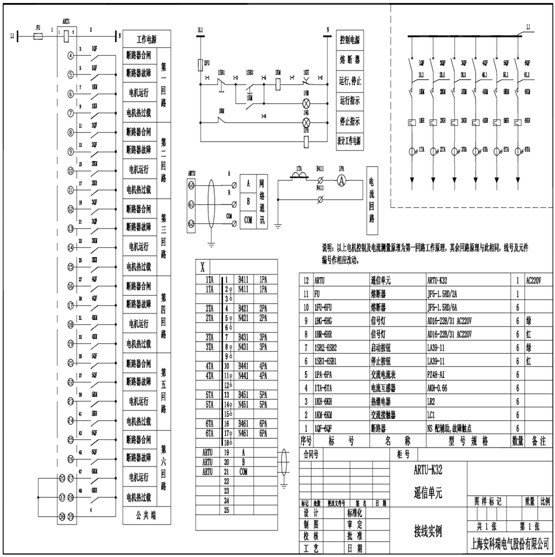

8 　應用方案
