價格:電議
所在地:浙江 杭州市
型號:MDM750-1500W
更新時間:2014-05-05
瀏覽次數:1384
公司地址:杭州市拱墅區豐潭路388號御峰大廈813室
![]()
朱敏(女士)
產品特性
·輸出電壓精度(Voltage Accuracy) ±1%
·電壓調整率(Line regulation) ±0.2%
·負載調整率(Load regulation) ±0.4% (主路)
·紋波噪聲(Ripple&Noise,20MHz bandwidth)±1%Vout 20MHZ示波器C
·短路保護(Short Circuit Protection),自恢復(Current limit,Auto-recovry)
·電流限制點(Current Limit): 110%-130%
·隔離電阻(Isolation Resistance) 200MΩ
·隔離電壓(Isolation Voltage): 輸入/輸出(Input/Output):1500VDC
輸入/外殼(Input/case):1500VDC
輸出/外殼(Output/Case):500VDC
·濕度(Relative humidity):Non-condensing 0% to 95%RH(無結露)
·溫度系數(Temperature Coefficient) ±0.03%/°C
·響應速度(Transient Response): 500 μS
·工作頻率(Switching Frequency) 160-200KHz
·平均無故障工作時間(MTBF) 2X105Hrs
產品型號Models
|
產品型號 Models |
輸入電壓(Vdc) Input voltage range |
輸出電壓(Vdc) Output voltage |
輸出電流(A) Output current |
紋波 Ripple and noise |
效率(%) Efficiency |
|
|
單 路 |
MDM750-24S24 |
24 (18-36) |
24 |
31.25 |
200 |
87 |
|
MDM750-24S28 |
28 |
26.79 |
200 |
86 |
||
|
MDM1000-24S48 |
48 |
20.83 |
400 |
86 |
||
|
MDM1000-48S24 |
48 (36~72) |
24 |
41.67 |
200 |
85 |
|
|
MDM1500-48S48 |
48 |
31.25 |
400 |
85 |
||
|
MDM1000-110S24 |
110(70~140) |
24 |
41.67 |
200 |
85 |
|
|
MDM1000-300S48 |
300(200-400) |
48 |
20.83 |
400 |
85 |
|
|
MDM1500-600S24 |
600(400-800) |
24 |
62.5 |
200 |
85 |
|
● 僅列出典型型號,輸入電壓、輸出電壓、輸出電流可根據客戶要求訂制。

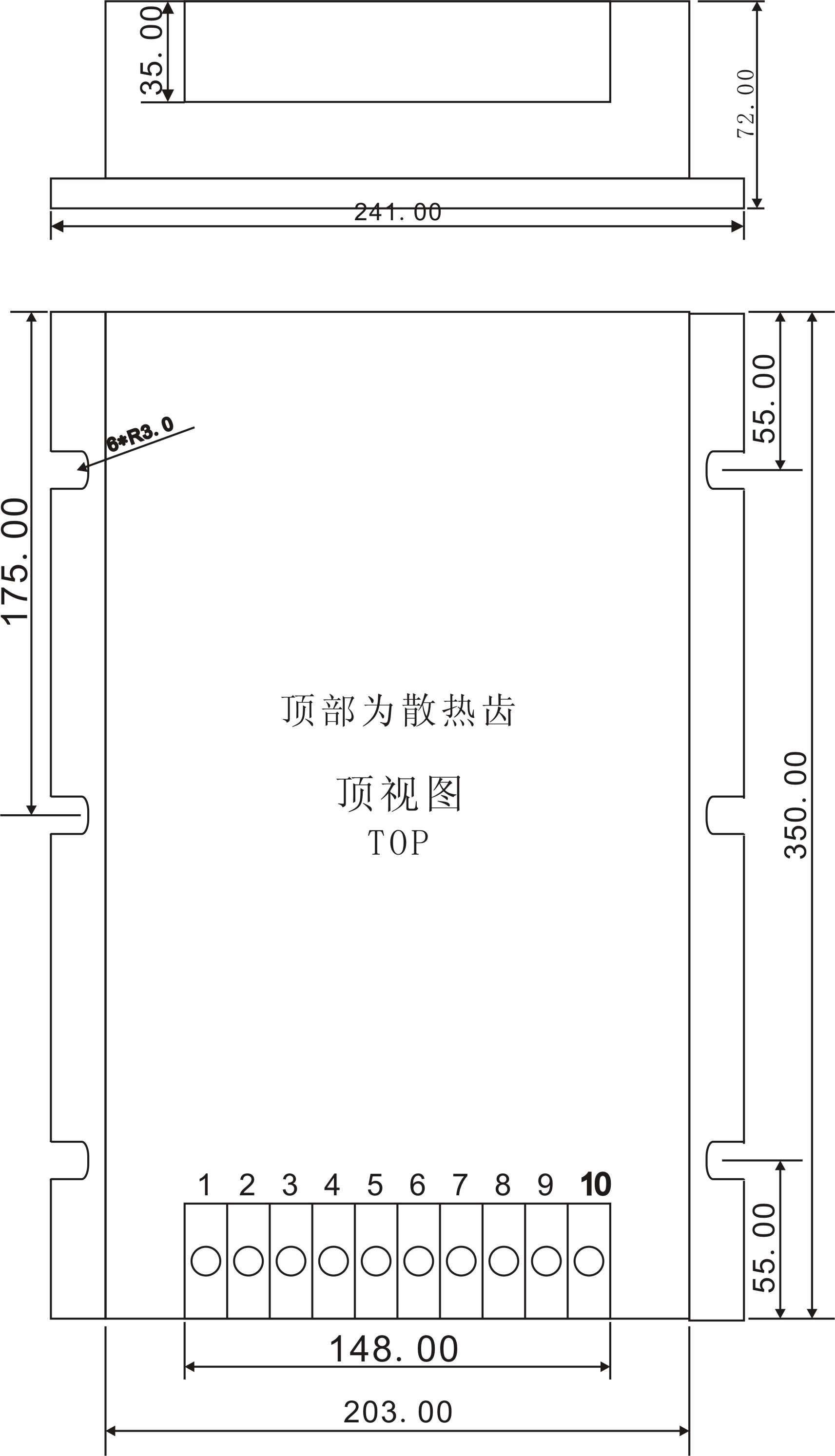

外形尺寸與引腳定義:350×241×72mm

位號以箭頭為準,從左到右1。。。。10。此結構為頂部散熱,自然冷卻。
| 1 | +VIN | 2 | +VIN | 3 | -VIN | 4 | -VIN | 5 | REM |
| 6 | NC | 7 | +VO | 8 | +VO | 9 | -VO | 10 | -VO |
