Z41H-16C 碳鋼楔式閘閥

永嘉祺誠閥門有限公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：Z41H-16C

更新時間：2018-10-29

瀏覽次數：2430

公司地址：浙江省溫州市永嘉甌北鎮和三工業區

13587743123 章利峰(先生) 總經理

點擊查看聯系電話在線詢價

產品簡介

祺誠閥門專業生產Z41H/Y-16C-25C-40C-64C國標法蘭式鑄鋼閘閥

公司簡介

永嘉祺誠閥門有限公司是一家集研發、生產、制造、銷售服務于一體的閥門公司，專業生產不銹鋼、合金鋼、碳鋼等各種材料的各種工業閥門。公司始終堅持：“以品質為主線，以科技為先導、以質量為核心、以市場為標準、以人才為保證”的創品牌戰略。嚴格按照國家標準和企業標準指導生產，并配備了完善的質量檢測設備，保證產品質量。為用戶提高全方面的技術支持和售后服務。
祺誠閥門堅持以“質量為本，誠信至上”的經營理念，采用先進的閥門制造工藝，產品嚴格按照中國GB、美國ANSI/API、德國DIN、英國BS、日本JIS等標準設計生產。主要產品有三片式球閥、不銹鋼球閥、意式超短型球閥、Y型過濾器、閘閥、截止閥、止回閥、安全閥等，產品涉及天然氣、石化、油田、化工、電力、冶金、制藥、輕工、食品、化學、造紙等領域。
優良的品質、合理的價格，是祺誠閥門不斷發展的根本。“不斷追求，不斷超越”是祺誠閥門的精神。我們將進一步提高技術、生產力和營銷能力，兢兢業業，銳意進取，為祺誠博得一個更為廣闊的明天！
地址：浙江省溫州永嘉甌北和三工業區
聯系人：章工
手機：
電話：
傳真：
郵箱：
網 址：

展開

產品說明

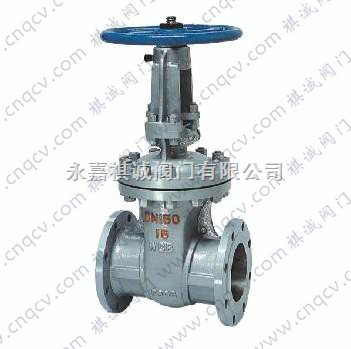

國標法蘭式鑄鋼閘閥

點擊放大

產品型號：	Z41H-16C/25C/40C/64C
產品報價：	270
產品特點：	不銹鋼法蘭連接的閘閥適用于公稱壓力PN1.6～10.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

上一個產品：J41W/H/Y-150LB/300LB/600LB美標法蘭式不銹鋼截止閥

下一個產品：Q41F-16P~64P國標軟密封不銹鋼球閥

Z41H-16C/25C/40C/64C國標法蘭式鑄鋼閘閥的詳細資料：

概述
Z41W-16C~100C法蘭連接的國標鑄鋼閘閥適用于公稱壓力PN1.6～10.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

Z41國標鑄鋼閘閥結構特點

1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

Z41國標鑄鋼閘閥主要零件材質

零件名稱	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
閥體/閥蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閘板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿螺母	鋁青銅
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
壓蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不銹鋼
螺母	不銹鋼
手輪	球墨鑄鐵、鑄鋼

Z41國標鑄鋼閘閥主要連接尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	14-2	4-14	170	120
	20	150	105	75	55	14-2	4-14	200	120
	25	160	115	85	65	14-2	4-14	215	140
	32	180	135	100	78	16-2	4-18	260	160
	40	200	145	110	85	16-3	4-18	290	200
	50	250	160	125	100	16-3	4-18	345	220
	65	265	180	145	120	18-3	4-18	360	240
	80	280	195	160	135	20-3	8-18	385	280
	100	300	215	180	155	20-3	8-18	430	300
	125	325	245	210	185	22-3	8-18	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800

Z41國標鑄鋼閘閥主要連接尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-2.5MPa	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	200	120
	25	160	115	85	65	16-2	4-14	215	140
	32	180	135	100	78	18-2	4-18	260	160
	40	200	145	110	85	18-3	4-18	290	200
	50	250	160	125	100	20-3	4-18	345	220
	65	265	180	145	120	22-3	8-18	360	240
	80	280	195	160	135	22-3	8-18	385	280
	100	300	230	190	160	24-3	8-23	430	300
	125	325	270	220	188	28-3	8-25	520	320
	150	350	300	250	218	30-3	8-25	610	350
	200	400	360	310	278	34-3	12-25	765	400
	250	450	425	370	332	36-3	12-30	900	450
	300	500	485	430	390	40-4	16-30	1130	500
	350	550	550	490	448	44-4	16-34	1250	550
	400	600	610	550	505	48-4	16-34	1430	600
	450	650	660	600	555	50-4	20-34	1520	650
	500	700	730	660	610	52-4	20-41	1650	700
	600	800	840	770	718	56-5	20-41	1850	800

Z41國標鑄鋼閘閥主要連接尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	D6	b-f	z-Φd	H
Z41W-4.0MPa	15	130	95	65	45	40	16-2	4-14	170
	20	150	105	75	55	51	16-2	4-14	200
	25	160	115	85	65	58	16-2	4-14	215
	32	180	135	100	78	66	18-2	4-18	260
	40	200	145	110	85	76	18-3	4-18	290
	50	250	160	125	100	88	20-3	4-18	345
	65	280	180	145	120	110	22-3	8-18	360
	80	310	195	160	135	121	22-3	8-18	385
	100	350	230	190	160	150	24-3	8-23	430
	125	400	270	220	188	176	28-3	8-25	530
	150	450	300	250	218	204	30-3	8-25	620
	200	550	375	320	282	260	38-3	12-30	780
	250	650	445	385	345	313	42-3	12-34	900
Z41W-6.4MPa	15	170	105	75	55	41	18-2	4-14	175
	20	190	125	90	68	51	20-2	4-18	200
	25	210	135	100	78	58	22-2	4-18	215
	32	230	150	110	82	66	24-2	4-23	270
	40	240	165	125	95	76	24-3	4-23	300
	50	250	175	135	105	88	26-3	4-23	370
	65	280	200	160	130	110	28-3	8-23	385
	80	310	210	170	140	121	30-3	8-23	400
	100	350	250	200	168	150	32-3	8-25	460
	125	400	295	240	202	176	36-3	8-30	570
	150	450	340	280	240	204	38-3	8-34	660
	200	550	405	345	300	260	44-3	12-34	820
	250	650	470	400	352	313	48-3	12-41	1000

訂貨須知:
①Z41國標鑄鋼閘閥產品名稱與型號
②Z41國標鑄鋼閘閥公稱壓力
③Z41國標鑄鋼閘閥公稱通徑
④Z41國標鑄鋼閘閥連接法蘭標準
⑤Z41國標鑄鋼閘閥體材質
⑥Z41國標鑄鋼閘閥工作介質
⑦Z41國標鑄鋼閘閥介質溫度

感謝您訪問我們的網站，如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
：
圖紙：
商務
網站：

產品相關關鍵字：國標鑄鋼閘閥國標楔式閘閥國標法蘭閘閥
