或許提到皮托管很多業內人士都會拍著胸脯說自己很了解，但是皮托管的結構、使用方法和用途真正能熟知于心的又有幾人呢？想要知道的話那就登錄http:// www.ruijun18.com看看吧！

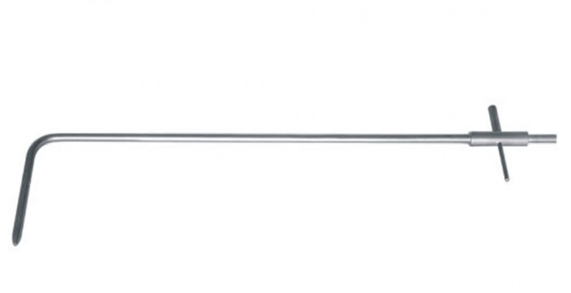

皮托管結構：
標準皮托管用兩根不同內徑管子同心套接而成，內管通直端尾接頭是全壓管，外管通側接頭是靜壓管，S型皮托管用二支同徑管焊接而成，面對氣流為全壓端，背對氣流為靜壓端，并在接頭處標有系數號及靜壓接頭標記號，使用時不能接錯。側面指向桿與測頭方向一致，使用時可確定方向，保證測頭對準來流方向。
皮托管使用方法：
1.要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、變徑異形管等局部構件要大于 4 倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2倍管道直徑。
2.測量時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔應避免漏風，可防止該斷面上氣流干擾。用皮托管只能測得管道斷面上某一點的流速，由于斷面流量分布不均勻，因此該斷面上應多測幾點，以求取平均值。
3.使用前測試一下暢通性。小靜壓孔經常檢查，勿使雜質堵塞小孔使用后及時清潔內外管，以保證長期良好狀態。
4.標準皮托管檢定周期為五年。
皮托管用途：
在科研、生產、教學、環境保護以及凈化室、礦井通風、能源管理部門，常用皮托管測量管道風速、爐窯煙道內的氣流速度，經過換算來確定流量，也可測量管道內的水流速度。用皮托管測速和確定流量，有可靠的理論根據，使用方便、準確，是一種經典的廣泛的測量方法。此外，它還可用來測量流體的壓力。
