產品說明
|
ZMQ、ZSQ型氣動薄膜（活塞）切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。 切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
|

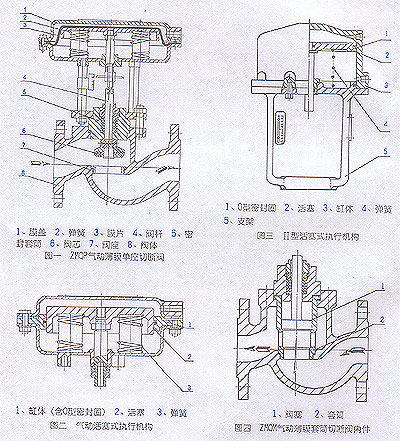

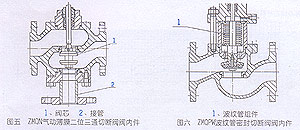

產品特點 |
|
◇ 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
◇ 閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
◇ 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
◇ 平衡型閥內件，提高了切斷閥的許用壓差。
◇ 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
◇ 活塞式執行機構，操作力大，使用壓差大。
|

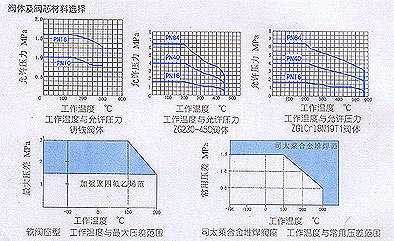

主要零件材料
|
|
|
|
主要零件材料
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
填料：聚四氟乙烯，柔性石墨
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
技術參數
|
主要技術參數和性能指標（表一）
|
公稱通徑DN（mm）
|
15
|
20 |
25 |
32 |
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數（KV）
|
單座、雙座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
套筒
|
|
11 |
20 |
30 |
48 |
75 |
120 |
180 |
300 |
480 |
760 |
|
公稱通徑（MPa）
|
1.0 1.6 4.0 6.4 |
|
額定行程
|
8 |
12 |
20 |
25 |
40 |
50 |
| 有效面積（C㎡） |
ZMQ型 |
100 |
200 |
400 |
600 |
1000 |
| ZSQ型 |
100 |
125 |
160 |
250 |
| 允許泄漏量 |
硬密封1/h |
一般：10ˉ4×閥額定容量；嚴密型：?jiǎn)?、雙座：1.2×10ˉ7,套筒5×10ˉ6×閥客定容量 |
| 軟密封 |
VI級 |
|
允許壓差
（MPa）
|
PZMQ正作用N
|
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
|
|
PZMQ反作用N
|
6.4 |
6.4 |
3.88 |
2.47 |
0.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
|
|
P
ZSQ
N
|
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
|
|
M
ZQM
S
|
公稱壓力 |
| ZMQ |
0或250 |
| ZQM |
0或400～600 |
1） 本產品性能和指標貫徹GB/T4213-92;
2） 表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3） 表允許值為使用標準缸值，可配用不同的氣缸提高允許壓差。
|
| |
| 允許壓差 |
|
|
| |
尺寸重量 |
|

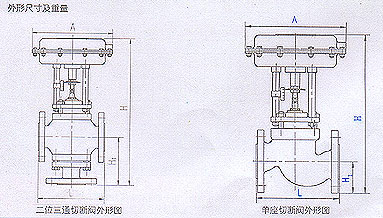

外形尺寸及重量表
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
φ196
|
φ232
|
φ308
|
φ394
|
φ498
|
|
L
|
PN16、40
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
210
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
600
|
|
H
|
PN16、40
|
305
|
340
|
345
|
370
|
380
|
390
|
475
|
490
|
500
|
765
|
825
|
927
|
|
PN64
|
320
|
350
|
354
|
372
|
382
|
397
|
473
|
475
|
517
|
805
|
882
|
815
|
|
波紋管密封型
|
375
|
409
|
414
|
431
|
441
|
468
|
555
|
570
|
613
|
855
|
915
|
1017
|
|
H1
|
PN16、40
|
50
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
148
|
170
|
|
PN64
|
60
|
65
|
70
|
77.5
|
85
|
90
|
100
|
85
|
125
|
148
|
170
|
208
|
|
H2
|
PN64
|
115
|
115
|
121
|
130
|
140
|
153
|
178
|
190
|
200
|
260
|
320
|
380
|
|
PN16
|
125
|
125
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
360
|
|
PN40
|
150
|
150
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
|
H3
|
PN16、40
|
404
|
415
|
428
|
448
|
448
|
468
|
561
|
578
|
590
|
886
|
1008
|
1120
|
|
PN64
|
365
|
430
|
498
|
528
|
528
|
530
|
535
|
540
|
600
|
890
|
1208
|
1305
|
|
波紋管密封型
|
395
|
465
|
478
|
509
|
509
|
548
|
641
|
658
|
670
|
976
|
1098
|
1210
|
|
重量
（kg）
|
標準型
|
10
|
10
|
12
|
15
|
18
|
23
|
35
|
45
|
60
|
75
|
90
|
120
|
|
波紋管密封型
|
12
|
12
|
14
|
17
|
20
|
26
|
38
|
48
|
64
|
79
|
95
|
125
|
|
|
連接標準
|
|
法蘭標準：鑄鐵法蘭按BG4216-84
鑄鐵法蘭按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16為凸面；
PN10、PN16為凹凸面、閥體為凹面。
結構長度：BG12221-98。
執行機構氣信號接號：內螺紋M10×1。
|
|
ZMQ、ZSQ型氣動薄膜（活塞）切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點?！ ∏袛嚅y接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
|
產品特點 |
|
◇ 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
◇ 閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
◇ 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
◇ 平衡型閥內件，提高了切斷閥的許用壓差。
◇ 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
◇ 活塞式執行機構，操作力大，使用壓差大。
|
主要零件材料
|
|
|
|
主要零件材料
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
填料：聚四氟乙烯，柔性石墨
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
技術參數
|
主要技術參數和性能指標（表一）
|
公稱通徑DN（mm）
|
15
|
20 |
25 |
32 |
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數（KV）
|
單座、雙座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
套筒
|
|
11 |
20 |
30 |
48 |
75 |
120 |
180 |
300 |
480 |
760 |
|
公稱通徑（MPa）
|
1.0 1.6 4.0 6.4 |
|
額定行程
|
8 |
12 |
20 |
25 |
40 |
50 |
| 有效面積（C㎡） |
ZMQ型 |
100 |
200 |
400 |
600 |
1000 |
| ZSQ型 |
100 |
125 |
160 |
250 |
| 允許泄漏量 |
硬密封1/h |
一般：10ˉ4×閥額定容量；嚴密型：?jiǎn)?、雙座：1.2×10ˉ7,套筒5×10ˉ6×閥客定容量 |
| 軟密封 |
VI級 |
|
允許壓差
（MPa）
|
PZMQ正作用N
|
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
|
|
PZMQ反作用N
|
6.4 |
6.4 |
3.88 |
2.47 |
0.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
|
|
P
ZSQ
N
|
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
|
|
M
ZQM
S
|
公稱壓力 |
| ZMQ |
0或250 |
| ZQM |
0或400～600 |
1） 本產品性能和指標貫徹GB/T4213-92;
2） 表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3） 表允許值為使用標準缸值，可配用不同的氣缸提高允許壓差。
|
| |
| 允許壓差 |
|
|
| |
尺寸重量 |
|
外形尺寸及重量表
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
φ196
|
φ232
|
φ308
|
φ394
|
φ498
|
|
L
|
PN16、40
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
210
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
600
|
|
H
|
PN16、40
|
305
|
340
|
345
|
370
|
380
|
390
|
475
|
490
|
500
|
765
|
825
|
927
|
|
PN64
|
320
|
350
|
354
|
372
|
382
|
397
|
473
|
475
|
517
|
805
|
882
|
815
|
|
波紋管密封型
|
375
|
409
|
414
|
431
|
441
|
468
|
555
|
570
|
613
|
855
|
915
|
1017
|
|
H1
|
PN16、40
|
50
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
148
|
170
|
|
PN64
|
60
|
65
|
70
|
77.5
|
85
|
90
|
100
|
85
|
125
|
148
|
170
|
208
|
|
H2
|
PN64
|
115
|
115
|
121
|
130
|
140
|
153
|
178
|
190
|
200
|
260
|
320
|
380
|
|
PN16
|
125
|
125
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
360
|
|
PN40
|
150
|
150
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
|
H3
|
PN16、40
|
404
|
415
|
428
|
448
|
448
|
468
|
561
|
578
|
590
|
886
|
1008
|
1120
|
|
PN64
|
365
|
430
|
498
|
528
|
528
|
530
|
535
|
540
|
600
|
890
|
1208
|
1305
|
|
波紋管密封型
|
395
|
465
|
478
|
509
|
509
|
548
|
641
|
658
|
670
|
976
|
1098
|
1210
|
|
重量
（kg）
|
標準型
|
10
|
10
|
12
|
15
|
18
|
23
|
35
|
45
|
60
|
75
|
90
|
120
|
|
波紋管密封型
|
12
|
12
|
14
|
17
|
20
|
26
|
38
|
48
|
64
|
79
|
95
|
125
|
|
|
連接標準
|
|
法蘭標準：鑄鐵法蘭按BG4216-84
鑄鐵法蘭按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16為凸面；
PN10、PN16為凹凸面、閥體為凹面。
結構長度：BG12221-98。
執行機構氣信號接號：內螺紋M10×1。
|
