孔板流量計作為過程自動化控制系統的檢測儀表和測量物料數量的總量表，被廣泛適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護各個領域

進口孔板流量計原理及用途Principle and purpose

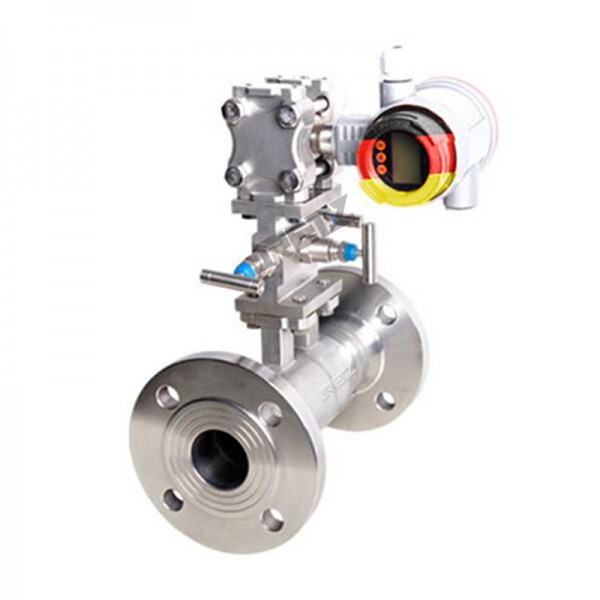

孔板流量計是將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的高量程比差壓流量，充滿管進口孔板流量計原理及用途.jpg道的流體流程管道內的節流裝置，在節流件附近邊成局部收縮，流速增加，在其上、下游兩側產生靜壓力差（如圖）。在已知有關參數的條件下，根據流動連續件原理和伯努利方程可以推異出辨壓與流量之間的關系（流量愈大，所產生的壓差愈大）而求得流量。

Orifice plate flowmeter is a high range ratio differential pressure flow device composed of a standard orifice plate and a multi-parameter differential pressure transmitter (or differential pressure transmitter, temperature transmitter, and pressure transmitter). The throttling device in the fluid flow pipeline that is filled with the pipeline locally contracts near the throttling component, increases the flow rate, and generates a static pressure difference on both upstream and downstream sides (as shown in Figure 1). Under the condition that relevant parameters are known, the relationship between differential pressure and flow rate can be inferred based on the principle of flow continuity and Bernoulli equation (the larger the flow rate, the greater the pressure difference generated) to obtain the flow rate.

進口孔板流量計 Main features

節流裝置結構簡單、牢固，性能穩定可靠，使用期限長 The throttling device has a simple and firm structure, stable and reliable performance, and a long service life進口孔板流量計2.jpg

應用范圍廣，全部單相流皆可測量，部分混相流亦可應用 Wide application range, all single-phase flows can be measured, and some mixed phase flows can also be applied

標準型節流裝置無須實流校準，即可投用 The standard throttling device can be put into use without actual flow calibration

安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器 Installation is simpler, without the need for pressure pipes, and can be directly connected to differential pressure transmitters and pressure transmitters

采用進口單晶硅智能差壓傳感器 Adopting imported monocrystalline silicon intelligent differential pressure sensor

高精度，完善的自診斷功能 High precision and comprehensive self-diagnosis function

智能孔板流量計智能孔板流量計其量程可自編程調整 The range of the intelligent orifice flowmeter can be self programmable and adjusted

智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度 The intelligent orifice flowmeter can simultaneously display cumulative flow rate, instantaneous flow rate, pressure, and temperature

具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程 In addition to online and dynamic full compensation functions, the intelligent orifice flowmeter also has self-diagnosis and self setting range

配有多種通訊接口 Equipped with multiple communication interfaces

穩定性高 High stability

量程范圍寬、大于10：1  Wide range, greater than 10:1

進口孔板流量計技術參數 Technical parameter

節流件名稱  適用管道     適用直徑比B（d/D）      應用特點     流出系數不確定度Ec%    設計標準

         （DN mm）

                   50－500       0.2－0.75     適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量    0.6－0.75%  ISO5167

         環室式         50－500       0.2－0.75                        GB/T2624－93

角接取壓標準孔板 夾緊環式     50－500       0.2－0.75     易于清除污物，可用于不太清潔流體流量的測量

         斜鉆孔式     450－1000（3000）         0.2－0.75

法蘭取壓標準孔板 50－1000     0.2－0.75     易于清除污物，適用于各種介質         0.6－0.75%  ISO5167

徑距取壓標準孔板 50－1000     0.2－0.75                        GB/T2624－93

角接取壓標準噴嘴 50－500       0.3－0.8       壓損小，壽命長，尤其適用于蒸汽流量測量  0.8－1.2%    ISO5167

（ISA1932噴嘴）                                       GB/T2624－93

         50－630       0.2－0.8       壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量      2.00% ISO5167

長徑噴嘴                                           GB/T2624－93

         機械加工式  100－800     0.2－0.8       壓力損失小，所需直管段小于孔板、噴嘴     1.00% ISO5167

經典文丘利管        粗焊鐵板式  200－1200（2000）         0.4－0.7                1.50% GB/T2624－93

         65－500       0.316－0.77  同上   1.2－1.75%  ISO5167

文丘利噴嘴                                       GB/T2624－93

1/4圓孔板    25－150       0.245－0.6   適用于低雷諾數     2.0－2.5%    DIN   BS

錐形入口孔板        25－250       0.1－0.316   同上   2.00% BS

圓缺孔板     50－1500     0.32－0.8     適用于贓污，有氣泡析出或含有固體微粒的流體測量。    1.50% DIN

偏心孔板     100－1000    0.46－0.84             1－2%         ASME

小孔板         12.5－40      0.2－0.75     適用于小管道流量測量    0.75% ASME

透鏡式孔板  12.5－150    0.2－0.75     適用于高壓常溫小管道流量測量         0.6－0.75%  ISO5167ASME

端頭孔板     大于等于15 0.2－0.62              1.5－2.0%

雙重孔板     25－400       0.2－0.8       適用于大流量測量

限流孔板
