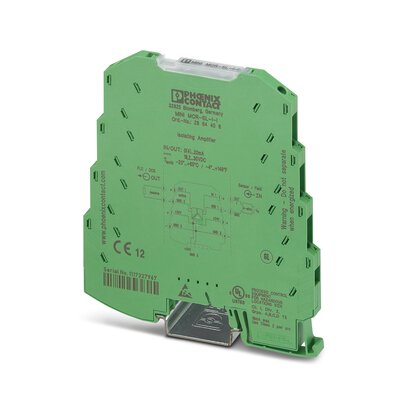

德國菲尼克斯2810780用于mV級模擬量信號隔離器MINI MCR-SL-SHUNT-UI-NC - 隔離放大器2810780MCR 3端隔離放大器，輸入/輸出可組態，用于mV級模擬量信號的電氣隔離和轉換，單位或雙位，螺釘接線，預組態

上海元鋅自動化系統有限公司，是集工、科、貿為一體的工控自動化公司。公司本著"誠信為本，未來, 互利雙贏”的宗旨，以靈活的經營模式，快捷的交貨周期，優惠的價格，全心周到的服務,的技術支持贏得了廣大客戶的充分信賴。 公司產品涉及電力、汽車、水利、化工、紡織、機械、橡膠、水泥、礦業、造紙業等。同時公司也常年致力于為廣大客戶尋找國內無渠道的進口備件產品，在行內享有好的口碑和聲譽。 主營范圍：德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等. 上海元鋅自動化系統有限公司以：“全心全意為客戶服務” 的經營理念、以服務為基礎，以質量求生存作為公司發展宗旨!堅持以：“客戶至上，誠信為本”的企業精神及靈活多樣的經營體制，緊跟市場需求， 提升產品質量，提高服務水平，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意!

MCR 3端隔離放大器，輸入/輸出可組態，用于mV級模擬量信號的電氣隔離和轉換，單位或雙位，螺釘接線，預組態

使用限制
EMC說明 EMC：A類產品，參見下載區內的制造商聲明

產品類型 隔離放大器
產品系列 MINI Analog
通道數目 1
組態 DIP開關
絕緣特性
過電壓類別 II
污染等級 2
德國菲尼克斯2810780用于mV級模擬量信號隔離器
電氣隔離 符合EN 61010的基礎隔離
輸入和輸出之間的電流隔離 是
截止頻率（3dB） 100 Hz / 30 Hz，可切換
階躍響應（10-90%） 3.5 ms (100 Hz)
最大溫度系數 < 0.01 %/K
溫度系數，典型值 < 0.002 %/K
最大傳輸誤差 ≤ 0.2 %
< 0.4 % (不帶調解)
電氣隔離 輸入/輸出/電源
額定絕緣電壓 30 V AC
50 V DC
測試電壓 1.5 kV AC (50 Hz, 60 s)
電源
額定供電電壓 24 V DC
電源電壓范圍 19.2 V DC ... 30 V DC (DIN導軌總線連接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，訂貨號2869728）可用來橋接電源?？梢钥ń拥椒螮N60715標準的35 mm DIN導軌）上)
最大電流耗量 < 25 mA
功耗 < 450 mW (電流輸出)

信號: 電壓
輸入數目 1
可配置／可編程 是，未組態
電壓輸入信號 -50 mV ... 50 mV
-60 mV ... 60 mV
-75 mV ... 75 mV
-80 mV ... 80 mV
-100 mV ... 100 mV
-120 mV ... 120 mV
-150 mV ... 150 mV
-200 mV ... 200 mV
-240 mV ... 240 mV
-300 mV ... 300 mV
-500 mV ... 500 mV
-600 mV ... 600 mV
-750 mV ... 750 mV
-800 mV ... 800 mV
-1 V ... 1 V
-1.2 V ... 1.2 V
-1.5 V ... 1.5 V
-2 V ... 2 V
-2.4 V ... 2.4 V
-3 V ... 3 V
0 mV ... 50 mV (另外的區域也可組態，見表格)
0 mV ... 60 mV
0 mV ... 75 mV
0 mV ... 80 mV
0 mV ... 100 mV
0 mV ... 120 mV
0 mV ... 150 mV
0 mV ... 200 mV
0 mV ... 240 mV
0 mV ... 300 mV
0 mV ... 500 mV
0 mV ... 600 mV
0 mV ... 750 mV
0 mV ... 800 mV
0 V ... 1 V
0 V ... 1.2 V
0 V ... 1.5 V
0 V ... 2 V
0 V ... 2.4 V
0 V ... 3 V
最大電壓輸入信號 大約 3 V DC
輸入電壓的輸入電阻 大約 10 kΩ
德國菲尼克斯2810780用于mV級模擬量信號隔離器
信號: 電流/電壓
輸出數目 1
可配置／可編程 是，未組態
電壓輸出信號 0 V ... 10 V
2 V ... 10 V
0 V ... 5 V
1 V ... 5 V
-10 V ... 10 V (雙極輸出僅可用于雙極輸入信號。)
-5 V ... 5 V (雙極輸出僅可用于雙極輸入信號。)
電流輸出信號 0 mA ... 20 mA
4 mA ... 20 mA
負載/輸出負載電壓輸出 ≥ 10 kΩ
負載/輸出負載電流輸出 < 500 Ω (當20 mA時)
波動 < 20 mVSS (500 Ω時)
< 20 mVSS (10 kΩ時)

連接方式 螺釘連接
連接系統 2線制
剝線長度 12 mm
螺紋 M3
剛性導線橫截面 0.2 mm2 ... 2.5 mm2
柔性導線橫截面 0.2 mm2 ... 2.5 mm2
可連接導向橫截面 AWG 26 ... 12

尺寸圖
寬度 6.2 mm
高度 93.1 mm
深度 102.5 mm
