瓦倫尼安（英文縮寫VALENIAN）是一家位于蘇州的教學設備生產企業，前身是由西班牙VALENIAN教學系統公司在中國的代表處，經過多年發展和對中國市場的不斷探索為更好的為中國的高校服務，2014年瓦倫尼安（蘇州）教學設備有限公司正式成立。
瓦倫尼安一直VALENIAN專注于機械故障模擬實驗領域的產品開發、定制系統集成以及培訓指導工作，在中國有超過千家院校選擇和瓦倫尼安合作。目前擁有博士6名，博士后3名;擁有科技帶頭人、關鍵技能帶頭人及各類高級人才近20名。還有一大批具有高、中級技術、技能職稱的員工。
嚴選VALENIAN電機故障模擬實驗臺
功能簡介

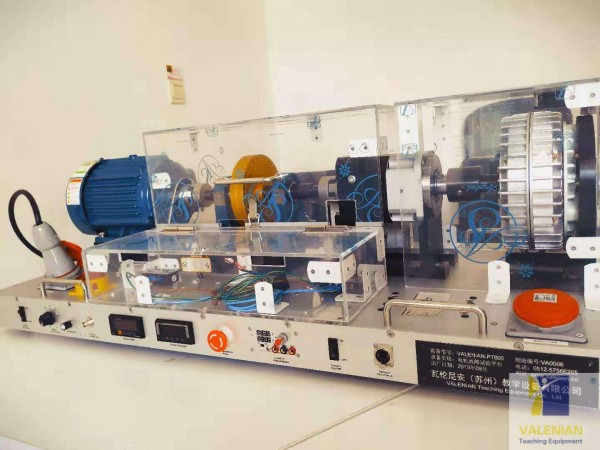

VALENIAN -PT600電機電流分析與電氣故障模擬實驗臺是一種,在一款實驗平臺上模擬各種電機缺陷和機械常見故障的實驗裝置。它可以同時測試電機缺陷和機械故障，來獲得相同運行狀態條件下有價值的數據。
它是一臺可以應用于各種領域的實驗平臺，如電機故障的深入研究、科研院校，振動課程的培訓、設備診斷人員的振動分析研究、培訓和噪聲振動工程師的認證測試。它是一種能夠?qū)崿F(xiàn)各種故障特征重現的實驗臺，對科研技術人員和設備維護人員來說，這是必不可少的實驗裝置。
主要構成 嚴選VALENIAN電機故障模擬實驗臺

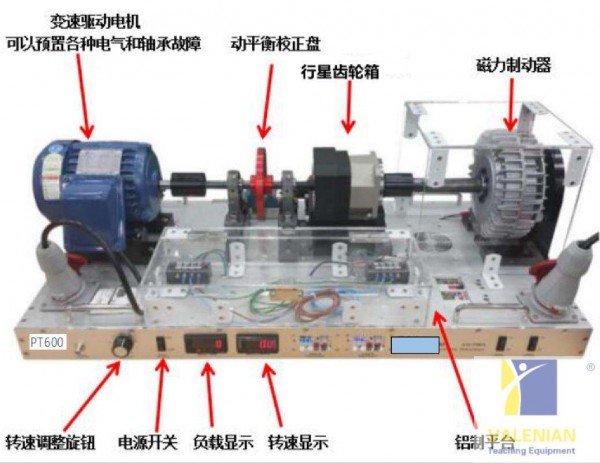

PT600由一臺1.5KW三相異步的電機、兩端由軸承支撐的轉子、一個行星齒輪箱和一個串聯的磁粉制動器組成。有7臺故障電機，每臺電機均配有電源插頭，便于接入配電箱中的電源線，以便用故障電機對電機進行測試。軸承可以用有故障的軸承代替，可以進行試驗。通過對轉子施加質量，可以分析電機電流波動和不平衡引起的振動兩者之間的關系。行星齒輪作為一種減速機，具有較高的制動效率，可通過植入故障齒輪，可以研究行星齒輪故障信號的分析。磁粉制動器向電機施加負載，根據負載進行信號分析，本系統還含有一套振動數據采集器和電腦端分析軟件所構成。包含可以檢測振動的時域，頻域，振動速度，振動加速度，振動位移以及各種分析圖表所構成。
實驗臺技術參數 嚴選VALENIAN電機故障模擬實驗臺
|
電氣參數 |
|
|
電機 |
2Hp, 1500瓦 三相交流ABB電機 |
|
故障電機類型 7種故障電機 |
轉子不平衡交流電機(RUM-1) 轉子偏心交流電機(RMM-1) 軸彎曲的交流電機(BRM-1) 軸承故障交流電機(FBM-1) 轉子條故障交流電機(BBM-1) 定子繞組故障交流電機(WFM-1) 電壓不平衡和單相交流電機(SPM-1) |
|
變頻器 |
臺達VFD-M 交流變頻器 |
|
Zui高速度 RPM |
1785 |
|
速度范圍 |
0~1785 rpm 可調 |
|
調節方式 |
轉速粗調及轉速精調兩種模式 |
|
顯示模塊 |
RPM轉速指示-7段LED顯示屏，高達20次/秒 電流指示-7段LED顯示屏，高達20次/秒 |
|
信號輸出 |
1V脈沖/轉的6V TTL信號輸出 |
|
負載調節 |
0~24V電壓負載調節 |
|
通訊接口 |
PC 變頻器連接接口 RUZ |
|
開始/停止 開關 |
以與先前設置相同的轉速運行，并含有急停按鈕裝置 |
|
電源 |
輸入380 VAC，三相，50/60 Hz |
|
機械參數 |
|
|
軸 |
直徑30mm , 鋼 |
|
軸承 |
正常軸承2個 |
|
缺陷軸承5種 |
軸承內圈故障 (BPFI) 軸承外圈故障 (BPFO) 滾動體故障特(BSF) 保持架故障特 (FTF) 綜合故障軸承（FBC） |
|
基座 |
2個基座有3個軸承安裝孔的滑塊，用于軸承移動，基座內設有加速度傳感器安裝孔 |
|
轉子盤 |
150mm直徑鋁盤，140mm處設有M6 的18螺絲孔 |
|
行星齒輪箱 |
減速比為10：1 漸開線型正齒輪 |
|
對中機構 |
使用千斤頂螺栓旋鈕移動電機底座，并帶有百分表指示 |
|
磁粉制動器 |
手動, 0.0-50Nm, 重量:15kg |
|
底板 |
10mm厚鋁板 |
|
安全罩 |
抗沖擊透明安全蓋，帶安全隔離器，可在安全罩打開時停止電機 |
|
重量和尺寸 |
|
|
重量 |
約 100kg |
|
尺寸 |
長度=1200mm, 寬度=540mm, 高度=400mm (帶安全蓋） |
|
采集器及軟件功能 |
|
|
功能描述 |
支持多種傳感器的接入，非接觸式電渦流位移傳感器、速度、ICP加速度、光電傳感器（轉速測量）傳感器。能夠?qū)崟r(shí)監測設備的振動位移、速度和加速度的峰峰值、均方根值、基頻幅值和相位以及振動的時域波形和頻譜、軸心軌跡等。并可設置振動超限報警存盤、定時存盤、突然停機過程的數據自動采集、存盤等功能。在線或離線進行各種階比譜、頻譜分析，振動包絡譜分析，對存盤數據進行回讀分析和趨勢分析。對啟停過程數據的自動采集、存儲和實時監測，對采集的數據作BODE圖、頻譜圖、轉速-時間圖分析，時域波形、歷史曲線圖、轉速曲線 |
|
加速度傳感器 |
測量范圍（峰值）：±50g 靈敏度（25°C):100mv/g(160HZ) 振幅非線性：±1% 頻率響應（±10%）：0.5~6,000Hz 頻率響應（±3dB）：0.2~10,000Hz 橫向靈敏度比：≤5% |
