安規測試儀
安規測試儀

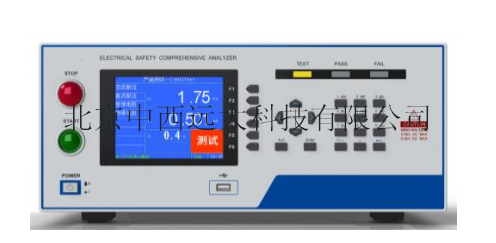

安規測試儀型號:XLNS1-AN1640BG

庫號：M349906   查看hh

交流耐壓測試
額定輸出容量
200VA（5000V/40mA），短路電流大于200mA；
（可選配：500VA（5000V/100mA），短路電流大于200mA；）
輸出電壓設置 范圍，度 100～5000V，±（1%×設定值+2V）
輸出頻率設置 范圍，度 50Hz或60Hz，±0.1Hz
報警電流設置
上限范圍，度 0.10～40.00mA，±（1%×設定值+2個字）
下限范圍，度 0.000～9.999mA，±（1%×設定值+2個字）
時間設置
測試時間范圍 0.5～999.9s（0，為時間長）
緩升時間范圍 0.1～999.9s
緩降時間范圍 0.1～999.9s
時間設置度 ±（0.2%×設定值+1個字）
測量表頭
電壓范圍，度 0.01～5.00kV，±（1%×讀數值+2V）
頻率范圍，度 50Hz或60Hz，±0.1%×讀數值
電流范圍，度 0.10～40.00mA，±（1%×讀數值+2個字）
時間范圍，度 0.1～999.9s，±（0.2%×讀數值+1個字）
輸出電壓波形、失真度、調整率
正弦波，小于2%（純阻負載），小于（2%×設置值+5V）（從
空載到滿載）
起始電壓設置 （0%～50%）×輸出電壓設定值
電流補償設置 0.000~40.00mA，自動、手動
電弧偵測 1～9級，9級靈敏，0為關閉
直流耐壓測試
輸出電壓設置 范圍，度 100～6000Vdc，±（1%×設定值+2個字）
報警電流設置
上限范圍，度 0~10000μA，±（1%×設定值+2個字）
下限范圍，度 0.0~999.9μA，±（1%×設定值+2個字）
時間設置
測試時間范圍 0.5～999.9s（0，為時間長）
緩升時間范圍 0.1～999.9s
緩降時間范圍 0.3～999.9s（0，為關閉）
度 ±（0.2%×設定值+1個字）
測量表頭
電壓范圍，度 0.01～6.00kVdc，±（1%×讀數值+2個字）
電流范圍，度 0.0～10000uA，±（1%×讀數值+2個字）
時間范圍，度 0.1～999.9s，±（0.2%×讀數值+1個字）
額定輸出容量 60VA（6000Vdc/10mA）
輸出電壓紋波、調整率
小于5%（純阻負載，6000V/10mA），小于（2%×設定值+5V）（從
空載到滿載）
補償電流設置 0 ~200.0μA，自動、手動
起始電壓設置 （0%～50%）×設置輸出電壓
充電下限電流 （0~3.500）μA，自動、手動
放電時間 ≤200ms
電弧偵測 1～9級，9級靈敏，0為關閉
緣電阻測試
輸出電壓設置 范圍，度 100～2500Vdc，±（1%×設定值+2V）
報警電阻設置
上限與下限范圍 1～50000MΩ
度
100-499V，1~2000MΩ,±(5%×設定值+2個字)
500-2500V，1~199MΩ,±(2%×設定值+2個字)，
200~999MΩ, ± (5%×設定值+2個字)
1000~50000MΩ, ± (15%×設定值+2個字)
時間設置
緩升時間范圍 0.1～999.9s
延遲判定時間范圍 0，0.5～999.9s（0為長）
測試時間范圍 0，0.5～999.9s（0為長）
緩降時間范圍 0.1～999.9s
設置度 ±（0.1%×設定值+0.1s）
測量表頭
電壓范圍，度 100～2500Vdc，±（1%×讀數值+2個字）
電阻范圍，度
1～50000MΩ；
100-499V，1~2000MΩ,±(5%×讀數值+2個字)
500-2500V，1~199MΩ,±(2%×讀數值+2個字)，
200~999MΩ, ± (5%×讀數值+2個字)
1000~50000MΩ, ± (15%×讀數值+2個字)
時間范圍，度 0.1～999.9s，±（0.2%×讀數值+1個字）
充電下限電流 0~3.500μA，自動、手動
接地電阻測試
額定輸出 輸出電流大32A，測試電阻大600mΩ，開路電壓低于12V
輸出電流設置 范圍，度 2.0～32.0A，±（1%×設定值+2個字）
輸出電壓設置 范圍，度 3.0~10.0V ，±(1%×設定值+2個字)
輸出頻率設置 范圍，度 正弦波，50Hz或60Hz，±0.1%×設定值
報警限值設置
電阻上限與下限范
圍
2.0~10.6A：0.1~600mΩ；
10.7~32.0A：0.1~R mΩ，其中R=（6400 / 設定電流值）mΩ，
電流量程切換時，測試儀自動計算量程大范圍。
誤差 ±(1%×設定值+2個字)
補償電阻設置 范圍 0～100 mΩ，自動測量，補償可開可關
測試時間設置 范圍，度 0.5～999.9s（0代表時間長）；±（0.2%×設定值+1個字）
測量表頭
電流范圍，度 2.0～32.0A（或64A），±（1%×讀數值+2個字）
電壓范圍，度 3.0~10.0V ，±(1%×讀數值+2個字)
電阻范圍，度
10.0~99.9~100~600mΩ；±(1%×讀數值+2個字)
時間范圍，度 0.5～999.9s（0代表時間長）；±（0.2%×設定值+1個字）
泄漏電流測試
泄漏電流測試類型 單相負載工作溫度下泄漏電流（動態）和非工作溫度下泄漏電流測試（靜態）
泄漏測試人體網絡
（MD卡）選擇 標配網絡，GB/T 12113 圖4；可選配其它測試網絡。
泄漏電流報警設置 上限電流范圍 0.050～12.00mA
下限電流范圍 0.000～5.000mA
泄漏電流補償設置 范圍 0.000～1.000mA，自動測量，補償可開可關
測試時間設置 范圍，度 1～999s，±（0.1%×設定值+1個字）
泄漏電流測量
范圍 0.050～12.00mA
度
0.0uA～999.9uA：分辨力0.1uA
直流：±（2%×讀數值+3字）
15Hz≤f≤100kHz：±（2%×讀數值+3字）
100kHz＜f≤1000kHz，10.0uA～999.9uA：±5%×讀數值
1000uA～7999uA：分辨力1uA
直流：±（2%×讀數值+3字）
15Hz≤f≤100kHz：±（2%×讀數值+3字）
100kHz＜f≤1000kHz，10uA～7999uA：±5%×讀數值
8.00mA～12.00mA：分辨力0.01mA
直流：±（2%×讀數值+3字）
15Hz≤f＜1000kHz，0.01mA~12.00mA：±5%×讀數值
輸出電壓測量 范圍，度 60～280V（相電壓），±（0.5%×讀數+2個字）
功率參數測試
電壓
電壓量程 5-300V
電壓度 ±(0.1%×顯示值+0.1%×量程)
電流
電流量程 1mA-20A，1A 換擋，自動量程
電流度 ±(0.1%×顯示值+0.1%×量程)
功率
有功功率范圍 0.1W-6.00kW
有功功率度
PF＞0.5時 ±(0.1%×顯示值+0.1%×量程)
PF≤0.5時 ±(0.25%×顯示值+0.25%×量程)
功率因數
功率因數范圍 ±（0.1-1.000）
測量度 ±0.02(電壓、電流幅值均大于相應量程的10%)
電壓頻率
頻率范圍 45Hz-65Hz
頻率測量度 ±0.1%×讀數值(電壓/電流幅值均大于相應量程的10%)
一般規格
檢定與校準環境 23℃±5℃，（45～75）%RH ，粉塵少
使用環境 0 oC ～40oC,，（5～90）%RH ，粉塵少
存儲環境 -10℃～55℃，（5～95）%RH ，粉塵少
系統電源 220V±10%，50Hz±5%
系統功耗 大2000VA（不含被測體的運行功率）
系統重量（不含包裝） 約80kg
外型尺寸 483(W)x 1355(H)x 600(D）
