10KV真空斷路器zw20-12型戶外用戶分界真空斷路器，是解決上述波及事故的理想設備，該設備出線側內置零序電流互感器，與分界控制器配合使用。

西安紅光智能電氣有限公司是按現代化企業制度建立起來的中外合資企業，是中國輸變電行業研發和制造高壓，超高壓及特高壓開關設備的重要基地。 目前公司批量生產有6-110KV.高壓真空斷路器，高壓隔離開關，高壓熔斷器，高壓負荷開關，避雷器/熔斷器，高壓環網柜/高壓開關柜及各種規格高壓開關設備等。并新開發了40.5KV小型化真空斷路器.產品性能優良質量穩定，多年來得到廣大用戶一致的好評 截止目前，我公司產品一共分為三大類·27個系列·530個品種·1209種規格。所以產品均采用國家標準和IEC標準，重點產品還制訂了高于國際標準的企業內控標準。與此同時，除生產各種標準型產品外，還可生產各種耐污型·高原型·耐震型等特殊地區專用產品 本公司先后獲得“陜西省著名商標”，西安市消費者協會“誠信單位”，西安市工商局“守合同·重信用單位”，“全國質量·信譽·服務AAAA企業”，“產品質量與服務質量雙滿意單位”等榮譽稱號。

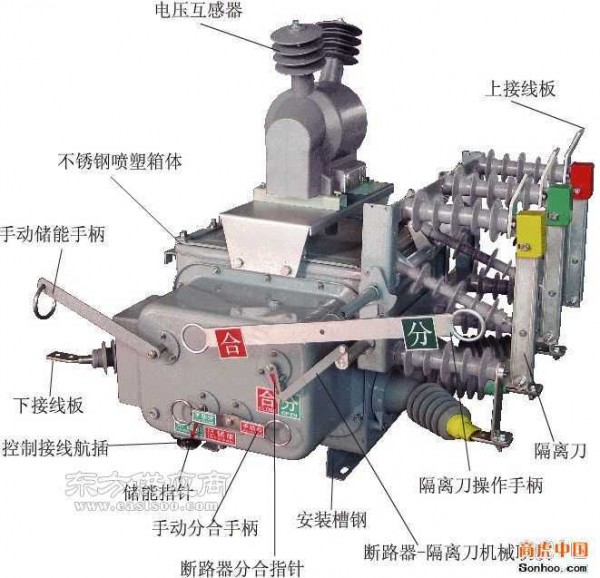

10KV真空斷路器zw20-12
產品介紹：
 ZW20-12型戶外用戶分界真空斷路器，是解決上述波及事故的理想設備，該設備出線側內置零序電流互感器，與分界控制器配合使用。安裝于10kV架空配電線路的T接處或用戶端，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安全。適合用于變電站，工礦企業，農村電網配電系統作保護和控制及頻繁操作場所之用。
10KV真空斷路器zw20-12

使用的環境條件

  1. 海拔高度不超過2000米；污穢等級：Ⅳ級。

  2. 周圍空氣溫度：－40℃～＋40℃；日溫差：日變化25℃。

  3. 風速不大于35m/s；地震強度不超過8級。

  4. 無易燃、易爆炸危險、化學腐蝕的場所。

  邏輯處理過程：

  1)故障發生階段：架空線1 主干線上FB1 與FB2 之間發生短路故障，故障電流依次流過開關CB1 和FB1;

  2)故障定位階段：開關CB1、FB1 處FTU 檢測到故障電流，開關FB2 處FTU 未檢測到故障電流，F(xiàn)TU 之間互相發送并接收檢測到的故障電流信息，通過比對，判斷出故障位于開關FB1 與FB2 之間;

  3)故障跳閘階段：FB1 處FTU 檢測出故障位于開關FB1 與FB2 之間后，啟動開關FB1 保護跳閘，切除故障;

  4)重合閘階段：經過設定的重合閘延時后，開關FB1 重合閘。若故障為瞬時性，F(xiàn)B1 重合閘后恢復供電，故障處理結束;若故障為性，F(xiàn)B1 重合閘后加速跳閘，同時FB2跳閘故障隔離，開關FB2 下游停電，進入備自投恢復供電階段。

  5)備自投恢復供電階段：聯絡開關LB2、LB3 處FTU 接收到故障隔離成功信息，并檢測到聯絡開關兩端“一側有壓，一側無壓”后，同時啟動備自投，設定備自投延時短的聯絡開關(即較高優先級)先閉合，恢復開關FB2 下游區段供電，延時長的聯絡開關即檢測到聯絡開關“兩側有壓”，備自投返回。

  安裝

  柱上真空斷路器安裝在柱上使用，并且主要零部件均密封于體內，人們不易觀察巡視。一般而言，柱上真空斷路器在設計和試驗時，已能保證具有長的機械壽命、電氣壽命和高可靠性，運行中基本不需要維護。但是，在使用維護中，仍應注意以下問題:

  (1)柱上真空斷路器切斷小電感電流，特別是直接控制小容量高壓電動機時，應加裝過電壓吸收裝置，如氧化鋅避雷器或RC裝置 (C=0.1uF，電阻R=100Ω)。

  (2)對箱內充變壓器油的柱上真空斷路器，應定期觀察油標的油面位置;對充SF6氣體的，應觀察壓力表的壓力指示，其指示均應在技術要求范圍內。柱上真空斷路器中的變壓器油不會受到電弧污染，但要防止受潮，應定期(如1-2年)檢查變壓器油的含水量。

  (3)正常使用、非頻繁操作的柱上真空斷路器、其使用壽命可達到15-20年。應睡隔3-5年進行吊心檢查。檢查觸頭的磨損量、滅弧室的真空度(可用工頻耐壓法檢查)以及操動機構是否有銹蝕現象。

  運行中巡回檢查的主要項目有:有無異常的聲響和氣味，真空滅弧室有無破損，其內部零件是否光亮(如發現屏蔽罩氧化、變色，則說明滅弧室漏氣);如果有超行程指示器，則應觀察其超行程是否正常。以上這些巡回檢查僅限于那些不打開柜門就能進行檢查的項目。

10KV真空斷路器zw20-12
