SWP-LCD-MD806-00-23-N 液晶顯示多路巡檢控制儀

鄭州海業儀器儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：河南鄭州市

型號：SWP-LCD-MD806-00-23-N

更新時間：2015-09-21

瀏覽次數：1104

公司地址：河南省鄭州市中原區陽光新干線

18937139778 胡經理(女士) 經理

點擊查看聯系電話在線詢價

產品簡介

SWP-LCD-MD多通道巡檢控制儀　

公司簡介

昌暉自動化系統有限公司是專業從事SWP系列智能化數字儀表研發、制造、營銷以及工業控制系統集成的企業，已通過了ISO9000：2000質量管理體系認證并被授予高新技術企業稱號。

昌暉自動化系統有限公司是科技人員創業的園地，公司核心是國內科技人員和海外留學人員，企業團隊精誠默契，立業目標明確--強調"科技先導、服務至上"，提倡"以誠為本，以質取信"，立志"超越自我、挑戰未來"，創建信息化時代儀表行業的一流企業。

公司以香港為橋梁，以內地為基地，以人才為資源，汲取國外技術精粹，結合中國工業生產特點，致力創新，努力開發和生產具有信息化特色的SWP智能化儀表和控制系統產品。

昌暉SWP系列智能化儀表年銷量已達近10萬臺，熱銷國內二十多個?。ㄊ校┳灾螀^(qū)，廣泛被應用在國防航天、工業過程、交通運輸和科學試驗等領域。公司還多次受托為航天基地、石油勘采、武器試驗等特殊使用場合研制功能特殊的儀表，受到有關部門的贊譽。

在工業自動化系統方面，昌暉SWP-SPC控制系統以其強大的功能、便捷的界面、經濟的價位為中小企業的技術改造和升級所廣泛采用；昌暉SWP-FJC發酵過程節能優化控制系統經多家制藥廠使用并通過有關部門的鑒定，實踐證明，其節電、節能和提高發酵效果明顯，經濟效益和社會效益十分顯著，深受發酵行業用戶的歡迎。

幾經奮斗，鑄就今天--我們擁有了自主知識產權的SWP系列儀表核心技術；建立了規模化和規范化的儀表生產基地；形成了遍及全國的技術服務和營銷網絡；成為國內儀表行業有一定影響的企業之一。......

展開

產品說明

SWP-LCD-MD多通道巡檢控制儀

　　SWP-LCD-M多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。

一、儀表特點：

　　1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現輸入。

　　2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。

　　3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。

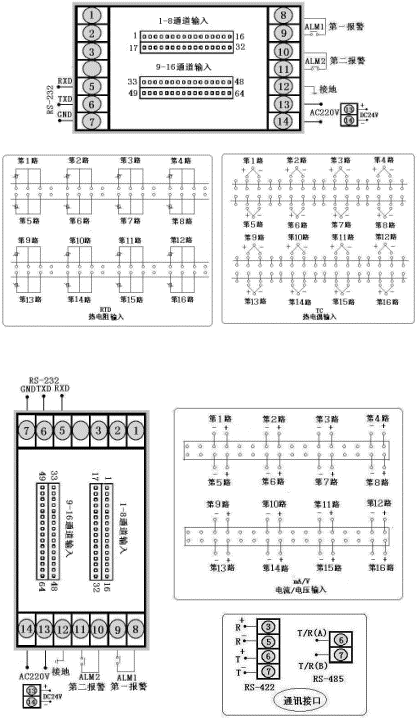

二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號	SWP-LCD-M系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

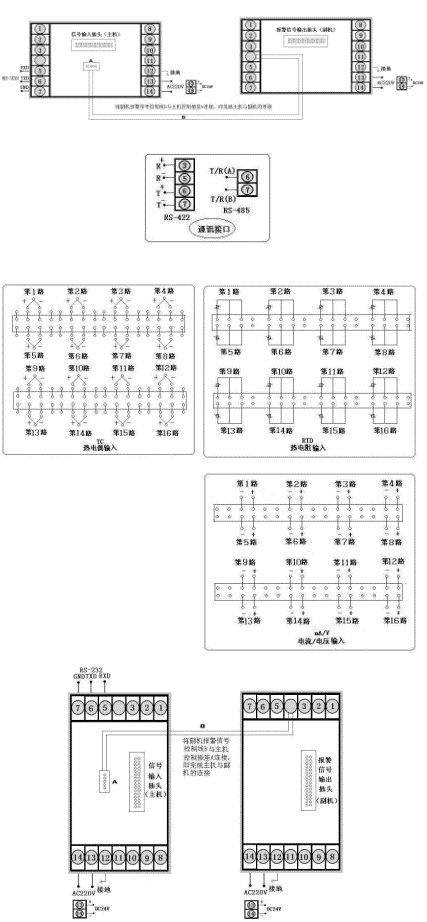

型號	SWP-MD808系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-MS808系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表

型號

代碼

說明

SWP-LCD-

□ □ □□- □ □ - □□ - □ □- □ -□- □

大屏幕帶背光液晶顯示儀表

儀表功能

多通道巡回檢測儀表

外形尺寸

160×80mm（橫式） 80×160mm（豎式）

控制作用

□□

參見"控制作用"

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"輸出方式"

輸入類型

□□

參見"輸入類型"

一報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

報警記憶

帶報警保持功能（本頁注1）

不帶報警保持功能

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電

外形特征

豎式

橫式

★　控制作用

選型代碼	06	07	08	09	14
控制作用	八路巡檢測量顯示	八路巡檢統一控制/報警輸出	八路巡檢分別控制/報警輸出	十六路巡檢測量顯示	十六路巡檢統一控制/報警輸出

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切換輸入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 報警方式

選型代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相或各通道均有一組相互的變送輸出信號。

★ 型號舉例：

①SWP-LCD-M814-21-08-HL-K-W-S

　　十六路巡檢統一控制/報警輸出，通訊方式為RS-232，輸出方式為繼電器輸入，輸入類型為Pt100，一報警為上限報警，第二報警為下限報警，帶報警保持功能，DC24V供電，豎表。

②SWP-LCD-M808-81-10-L-H-K-T

　　八路巡檢分別控制/報警輸出，通訊方式為RS-485，輸出方式為繼電器輸入，輸入類型為Cu50，一報警為下限報警，第二報警為上限報警，AC90～265V供電（開關電源），橫表。

二、特殊技術參數

控制輸出方式	PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1-250s（單位：1s）
采樣周期	0.5s

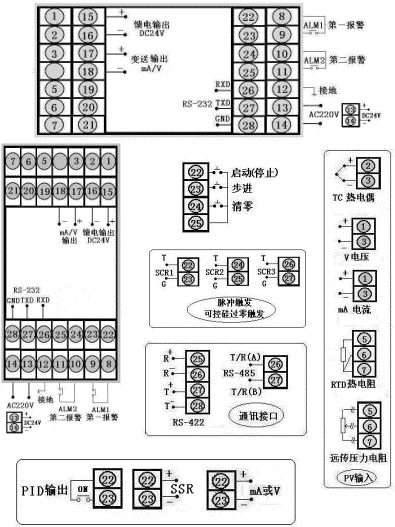

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)

型號

SWP-LCD-NP系列（橫式）

接線圖

儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表

型號

代碼

說明

SWP -LCD-N

□ □ □□-□ □ □-□□- □ □-□-□-□

新一代大屏幕帶背光液晶顯示儀表

儀表功能

32段PID可編程序控制儀

外形尺寸

160×80mm（橫），80×160mm（豎）

控制作用

PID調節功能

通訊方式

□

參見"通訊方式"

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

一報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	頻率輸入	0～10KHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V開方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V開方
03	K	07	WRe	12	4～20 mA	19	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	20	0～10mA開方

★ 報警輸出方式

選型代碼	N	H	L	G	A	D
輸出方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警	LBA報警

★ 變送輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出

★ 型號舉例：

①SWP-LCD-NP805-21-09-HL-P-W-S

　　通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。

②SWP-LCD-NP805-81-08-LH-P-T

　　通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表
