一、設計目標：
TR-800高壓相位檢測儀的設計可達到下列目標: 可以核對電網的結構、可以繪制電路圖，對于三相連接的線路要求能確認不同導線的相對相位，在2 個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。

請注意：

▲該裝置采用了無線電頻率的傳輸技術，其工作的基本原理為相位的實時比較。

▲ 裝置可檢查額定電壓的存在。

▲ 所測量的相位角在+10o 范圍內為同相。

▲大于+30o 為異相。

二、結構原理：

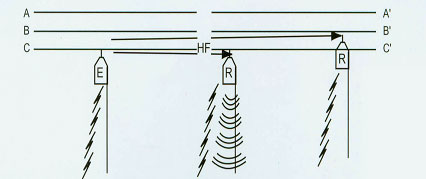

TR-800包括兩個在電氣上互不相連的組件，裝置上裝有的電極可與被測導線相連，一只橙色的發射器，其電極的形狀為鉤形，以便掛到導線上，另外一只黃色的為接收器，其電極的形狀為丫形，便于接觸導線，這些電極均作為發射，與接收信號的天線之用，發射器與接收器的端部均應與絕緣操作桿相接，發射器具有雙重作用并按一定的順序發揮功能。

一步：檢測被測導線有無電壓，它作為一只驗電器，對帶電的導線將發出間斷的聲光指示。

第二步：一旦驗電完成(過5-10 秒) ，發射器自動轉入相位測量，發射器向接收器始終發射一種相位特性的無線電頻率信號，在此情況下，線路同時也做天線使用，持續的燈光顯示表明發射器即按此順序正常工作。接收器僅有一個目的，即同相測量，同時發射器也在工作。為了：

1) 保證導線上有電壓;

2) 接收從發射器來的無線電頻率信號;

3) 將測得的相位與接收到的相位特性信號進行實時比較;

4) 同相時接收器會送出一持續的強光和聲信號;異相時，接收器送出一弱光信號，它僅表明接收器所接觸的那根導線有電壓。

五、主要功能及技術參數：
使用本儀器的前后應對整套裝置(裝上電極)進行全自動試驗，線路電壓測量(只使用發射器)
※ 將鉤形電極擰到發射器的頂部。110KV核相時請將發射器操作桿頂部加短桿。

發射器和接收器包括一個整體試驗系統可以對所有的部件進行試驗:電氣元件、電池、線路和天線。進行這種試驗相當于對實際線路的接觸試驗，發射器和接收器不設開關按鈕，只要儀器與帶電線路一接觸將立即自動工作，測量電極不與導線接觸就立即停止工作。

三、校驗：

1、單只發射器—橙色：
發射器模塊上有發信器，其工作頻率接近于電網的頻率，按下TestButton立即啟動發信，由模塊內部發出的信號經電極到天線，這相當于實際線路上的接觸模擬。
※ 裝上鉤狀電極
※ 連續按試驗按鈕（TestButton）
※ 4只燈連續1秒表1次亮，蜂鳴器同步發聲。
※ 幾秒后，聲訊號及閃光停，只有1只LED1繼續保持亮，只要TestButton按住不動。
※ 如果未看到以上的各項指示（如部分燈亮或無聲訊號等），需要更換電池。
2、單只接收器—黃色：
接收器的模塊與發射器的一樣，其工作頻率接近于電網的頻率，按下TestButton立即啟動工作，模塊內發出的信號經電極到天線，這相當于實際線路上的接觸模擬。
※ 裝上丫狀電極
※ 連續按試驗按鈕（TestButton）
※ LED1一直亮，不閃爍，按住試驗按鈕時，蜂鳴器只發出非常短的單聲訊號，同時，LED2、LED3、LED4閃亮一次，如果未看到以上的各項指示，需要更換電池。

四、無線電頻率傳輸?shù)男ｒ?yàn)：
內部模塊產生的頻率接近于電網的頻率，只要兩只儀器裝有電極(相當于天線) 就能通過二種方式進行校驗。
1、完全自校：
※ 一手握一只儀器
※ 按下發射器的TestButton 等到自動轉入相位測量狀態
※ 按下發射器的TestButton 同時按下接收器的TestButton ，如果無線電傳輸正確，接收器上的LED2、 LED3、 LED4 有規律地亮滅，蜂鳴器同步發聲，LED1 保持發亮
※ 該試驗可由2人進行，1人垂直握住發射器，電極向上，另一人以同樣姿勢握住接收器，兩人之間的距離至少3米（遠約10米），試驗所用距離比實際應用小，因?yàn)樾盘?hào)在空氣中的傳輸不及依靠線路傳輸。

2、發射器和接收器均在電網上的試驗：
※ 將發射器鉤住帶電線路，幾秒鐘后自動轉入，“相位測量”狀態，此時編碼的無線電頻率疊加在電肉頻率上傳送。
※ 按下接收器的TestButton
※ 之后發生的情況與上述第1節相同。
※ 傳輸距離約7米，比第1節中的距離稍長，因?yàn)榘l(fā)射器的信號可沿電線傳輸，仍小于實際測量的距離，而接收器只有自身的電極做天線，
3、發射器和接收器均在電網上的試驗：
※ 將發射器鉤住帶電線路，幾秒鐘后自動轉入“相位測量”狀態，同樣將接收器接觸另一根同相導線應發出聲光信號。
※ 將接收器放到另一相停止發射“相同信號”。

六、測量工作：

判 斷

當接觸帶電導線時，可聽到聲信號同時4 只指示燈亮，過5-10 秒后其中LED2-4 即熄滅聲信號停止發射器作為電壓測量時，設定的工作時間為5-10 秒，之后即自動進入相位測量，此時僅一只LED 指示燈亮，如果5-10 秒后聲光信號不停即電池電量不足需換電池。如測另一相線路并有間斷聲，為了延長該時間，需將發射器脫離線路，等到LED1 熄滅，再把發射器放到線路上做另外的電壓測量幾秒鐘。同上進入測量模式時，發射器向空中發射無線電頻率信號，同時，有一部分信號沿作為天線的線路傳輸，接收器一旦能識別該信號時，接收器立即啟動工作。

七、同相測量：(發射器+接收器)

此時發射器已經掛到線路上并已進入相位測量模式

※ 將接收器裝上合適的電極接到絕緣桿上

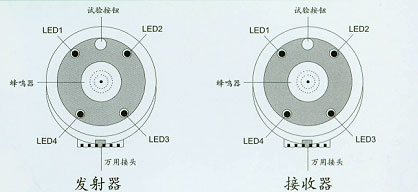

※ 將接收器接觸被試驗的導線上此時操作人員也可在接收器的底部看到: 4 只指示燈:LED1-LED4 ；一只試驗按鈕: TestButton ；一只蜂鳴器；

判 斷

當線路有電壓時，接收器自動啟動且LED1 持續發光，蜂鳴器發出短暫的嘟嘟聲，此時接收器已做好接收來自發射器譯碼信號的準備，如果兩根導線的相位一致，只要符合條件，LED1 LED2 LED3 及LED4 指示器亮但并不閃光，同時蜂鳴器發出一持續的聲信號。只要某一側線路無電壓或連接其它的線路，或2只單元的某一只脫離導線，聲光指示立即停止。

在正常使用條件下，無線電頻率的傳送范圍在15 米內，可根據用戶要求定做。

八、更換電池：

高壓相位檢測儀的發射器和接收器各用1 節9V 堿性電池，更換步驟如下:

1、拆下電極;

2、擰開單元頂上的螺帽;

3、推動單元頂上的金屬螺絲帽以推動電子模塊;

4、當電子模塊在塑料殼內發生移動，即可去掉塑料殼，取下金屬罩取得外殼內部位于電子電路一側的電池，拉動帶子取出電池。更換新電池;

5、按上述相反程序重新恢復，要保證金屬罩正確就位，孔的中心螺帽輕輕擰到電子模塊上，的金屬絲帽上直到回到其后的位置，并將電極重新擰上，*特別注意事項:更換電池時，按電池盒內表明的圖示必須保證電池極性的正確。

九、注意事項及保養：

1、頻率傳輸校驗時必須先裝好天線后再校驗，高壓相位檢測儀的外殼由聚碳酸酯制成，必須保持清潔各種污穢或濕氣必須擦除，每次使用之后，可以用布蘸少許硅油擦試儀器。

2、儀器不使用時必須妥善存放于箱內

3、低溫環境下(-10 度或更低) 儀器必須按要求儲存在溫暖的地方電池受冷可能失效。

4、儀器每次使用前均應試驗。

十、保修：

自發貨之日起一年內，在正常使用狀態下儀器沒有材料和制作工藝上的缺陷，如果出現儀器無法操作，退回原廠修理，由于人為原因造成的儀器損壞不屬保修范圍之列。
