產品簡介
產品型號：ＰＴ系列高溫熔體壓力傳感器變送器
公司簡介
淄博佰思通自控儀表有限公司專業設計、制造各類流體控制閥；公司在全體員工的努力和各大經銷商、使用配套單位的大力支持下，有了較大發展。在全國中心城市基本已建立了銷售網點和辦事處，能為你提供售前售后服務。
公司同時授權代理三力信電磁閥、環工變送器、賽爾斯傳感器，美國GC VALVES電磁閥、德國Muesen變送器，臺灣Kimax執行器、電動閥等品牌。
公司機械設備精良、加工工藝先進、檢測手段完備、員工業務素質良好，大專以上學歷占全體員工的80％以上；我們的技術工程師可以為您進行特殊規格和新產品的開發設計、制造，技術咨詢等服務。
“達則兼善天下，實則恒心如一”。公司將始終遵循自主創新和專業服務的方向，持續提升核心競爭力，為客戶創造更大價值。
Zibo Stone Instrument Co.,Ltd. Specializes in designing and manufacturing all kinds of fluid control valves; The company has been developed greatly through the efforts from the staffs and great cooperation form the big distributors and related units. A lot of sales chain stores and offices have been established at the main cities in the whole country basically,which can provide you with services of before-sale and after-sale.
The company also authorized agent Sanlixin Solenoid Valve , Ring for transmitter , Saiersi sensor, the GC VALVES in USA , Muesen transmitter in Germany, Kimax actuators in TaiWan, Electric valve and so on brand.
The company has superior mechanical equipments,advanced processes,complete test methods,well business qualifications, especially technicians and administrative personnel being high education are occupied more than 80% in the staffs.Some specific and new products can be developed made,consulted about the techniques by our company if you have some requests.
“ To benefit all the people in the world,but in reality if perseverance”The company will always follow the independent innovation and professional services direction, continue to improve the core competence ,to create more value for customers.
展開
產品說明
| 產品型號：ＰＴ系列高溫熔體壓力傳感器變送器 |
| |

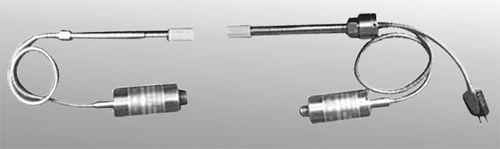

產品圖片：
材質：不銹鋼
|
| |
| |
| 一：簡介 |
|
PT系列高溫熔體壓力傳感器變送器，是通過引進、消化和吸收外同婁產品的核心技術及優點。憑著多年的此糞產品的設計制作經驗．精工制作的專用于塑料．化纖及橡膠等行業的高溫熔體壓力測控的產日．配上本公司生產的帶有上下限報警、模擬信號輸出、開關控制輸出、PID調節等功能的智能數顯控制調節儀表，組成高可靠性高穩定的壓力測量控制系統。
該產品可與萄內外同類產品互換配套使用。

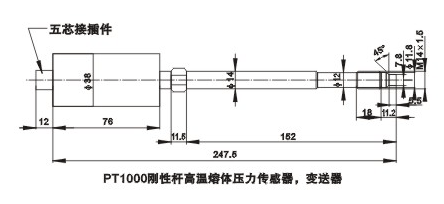

二、PTl000鋼性桿高溫熔體壓力傳感器及變送器：
PTl000不銹鋼材質的剛性檢測桿結構使安裝更方便。適用于測量塑料．橡膠或一般性保溫層的熔體壓力。

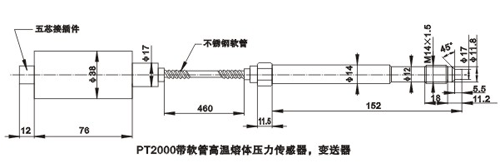

三、PT2000帶軟管高溫熔體壓力傳感器及變送器：
PT2000外殼與剛性檢測桿之間帶有軟管．使傳感頭及變送電路遠離高溫區，從而保證了測量的準確性。同時也使安裝更具靈活性。適用于測量高熔點塑料，化纖及保溫層較厚的熔體壓力．高壓蒸汽等。

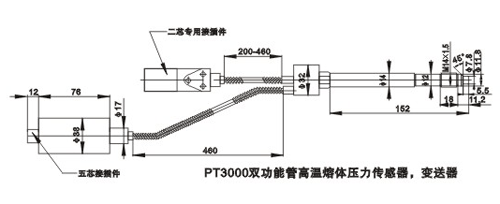

四、PT3000帶軟管溫度壓力雙功能高溫熔體壓力傳感器及變送器：
PT3000在同一個安裝通道可同時測量溫度和壓力．除了內部帶有一個熱電阻偶外．其壓力部分的性能和技術要求均與PT2000相同，溫度傳感器為J，K，E熱電偶或PTlOO熱電阻，采用二心專用接插件引出。
|
| |
| |
|

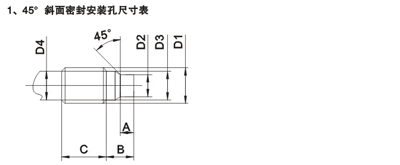

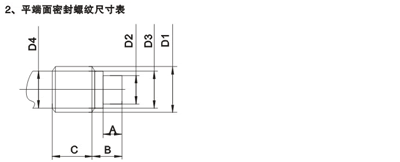

五、全系列連接螺紋尺寸表：
|
| D1 |
D2 |
D3 |
D4 |
A |
B |
C |
| M12×1.5 |
Φ7.8 |
Φ10.2 |
Φ10.3 |
5.5 |
11 |
16 |
| M12×1.5 |
Φ7.8 |
Φ11.8 |
Φ12 |
5.5 |
11.2 |
16 |
| 1/2+1-20 |
Φ7.8 |
Φ10.5 |
Φ10.8 |
5.5 |
11.2 |
16 |
| M18×1.5 |
Φ9.8 |
Φ15.5 |
Φ16 |
6 |
12 |
18 |
| D1 |
D2 |
D3 |
D4 |
A |
B |
C |
| M22×1.5 |
Φ15.8 |
Φ19.5 |
Φ20 |
10 |
14 |
20 |
| M28×1.5 |
Φ18 |
Φ24 |
Φ24.5 |
11 |
17 |
28 |
| G3/4 |
Φ18 |
Φ24 |
Φ24.5 |
11 |
17 |
28 |
| PF3/8 |
Φ10 |
Φ14 |
Φ14.5 |
8 |
12 |
30 |
| 11/2+1-16 |
Φ23.5 |
Φ33 |
Φ33.5 |
13.5 |
21 |
36 |

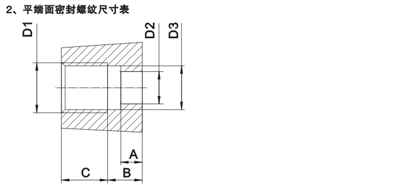

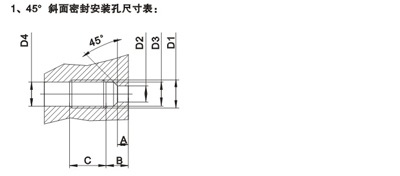

六、全系列連接螺紋開孔尺寸：
| D1 |
D2 |
D3 |
D4 |
A |
B |
C |
| M12×1.5 |
Φ8 |
Φ10.8 |
Φ12.5 |
6 |
9 |
19 |
| M14×1.5 |
Φ8 |
Φ12.5 |
Φ14.5 |
6 |
9.5 |
19 |
| 1/2+1-20 |
Φ8 |
Φ11.5 |
Φ13.1 |
6 |
9.5 |
19 |
| M18×1.5 |
Φ10.1 |
Φ16.1 |
Φ20 |
6.5 |
12.5 |
20 |
| D1 |
D2 |
D3 |
A |
B |
C |
| M22×1.5 |
Φ16.8 |
Φ20.1 |
11 |
12 |
40 |
| M28×1.5 |
Φ18.3 |
Φ26.1 |
12 |
15 |
35 |
| G3/4 |
Φ18.3 |
Φ24.2 |
12 |
15 |
35 |
| PF3/8 |
Φ10.3 |
Φ14.9 |
9 |
10 |
35 |
| 11/2+1-16 |
Φ23.9 |
Φ34 |
14 |
19 |
40 |
|
| |
|
七、訂貨指南：
|
１、量程對照表
| MPa |
Kg/cm2 |
bar |
psi |
| 2 |
20 |
20 |
300 |
| 5 |
50 |
50 |
750 |
| 10 |
100 |
100 |
1500 |
| 15 |
150 |
150 |
2250 |
| 20 |
200 |
200 |
3000 |
| 25 |
250 |
250 |
3500 |
| 30 |
300 |
300 |
4500 |
| 35 |
350 |
350 |
5000 |
| 40 |
400 |
400 |
6000 |
| 50 |
500 |
500 |
7000 |
| 70 |
700 |
700 |
10000 |
| 80 |
800 |
800 |
11500 |
| 100 |
1000 |
1000 |
15000 |
| 150 |
1500 |
1500 |
20000 |
２、桿長／軟管長
標準長度：１５２／４６０mm；可訂制的zui大長度：３５０／３０００mm
技術參數：
| |
總精度 |
|
| |
重復性誤差 |
0.5%FS，1%FS＜0.5%FS |
| |
輸入輸出電阻 |
350Ω±10% |
| |
零點輸出 |
±5%FS |
| |
滿量程輸出 |
2mv/v±2% |
| |
供橋電壓 |
10VDC(6-12VDC) |
| |
過載能力 |
＜150%FS |
| |
緣電壓 |
≥500MΩ |
| |
內部自校準 |
80%FS±0.5% |
| |
感壓膜片耐溫 |
350℃ |
| |
感壓膜片溫度零點漂移 |
< 0.3MPa/100℃ |
| |
傳感器外殼耐溫 |
0-70℃ |
| |
傳感器外殼溫度靈敏度漂移 |
< 0.05%FS/℃ < 0.05%FS/℃ |
| |
接觸熔體的膜片材料 |
1Cr18Ni9Ti |
| |
zui大安裝轉矩 |
100Nm |
| |
信號引出 |
五芯接插件 |
|
