產品簡介
SWP-LCD-MS807多路巡檢控制儀適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。
公司簡介
廣州昌暉儀表有限公司系香港昌暉自動化系統有限公司在華南地區成立的一家銷售公司，全面負責SWP系列智能數顯控制儀、智能數顯電工儀表，彩色無紙記錄儀、單色無紙記錄儀、智能渦街流量計、電磁流量計、流量積算儀，射頻導納物位儀，多路巡檢控制儀、壓力差壓變送器、一體化溫度變送器、補償導線、電動執行機構、電動調節碟閥，電動調節球閥，電動單，雙座調節閥，WR系列熱電偶、WZ系列熱電阻、WSS系列雙金屬溫度計，壓力表等產品在華南地區推廣銷售和售前售后技術咨詢服務。并對外承接儀表自動化控制工程的設計、安裝、成套、調試等業務。
昌暉企業面向未來，以人為本，開拓創新，是海外留學人員、科技人員的創業園地，擁有一支經驗豐富、技術嫻熟的研發、生產隊伍。昌暉企業以香港為窗口，不斷融入國際先進技術。一流的人才，專業的技術，奠定了昌暉的發展基礎、領先水準和卓越品質。昌暉公司嚴格執行ISO9001：2000質量體系的過程控制和規范的企業管理，產品在市場占有率及產品質量、品牌、信譽均位于國內前列，體現了SWP系列品牌的價值和尊嚴。公司主導產品一SWP系列智能化數字儀表、電子式計量電能表、電容式差壓變送器、壓力變送器、液位變送器，熱銷國內二十多個?。ㄊ校?、自治區，廣泛應用于國防航天、工業過程、交通運輸和科學試驗等領域，多年來公司多次接受航天基地、武器試驗場、石油勘探、化工化纖等部門的長期專項委托，研制和生產特殊功能的非標數控儀表，以其性能卓越受到有關部門贊賞。
昌暉SWP-SPC自動控制系統以其強大的功能、便捷的界面、經濟的價位為企業生產過程的自動化和信息化改造升級提供了便捷途徑；昌暉SWP-FJC發酵過程節能優化控制系統已在多家制藥廠使用并通過權威部門鑒定驗收，其節電、節能和提高微生物發酵指標效果明顯，深受用戶歡迎。
幾經磨礪，鑄就輝煌。今天，我們擁有完全自主知識產權的SWP系列儀表核心技術，建立了規?；⒁?guī)范化的科研生產基地，形成了遍及全國的技術服務和營銷網絡。“以誠為本，以質取信，以服務樹形象”，今天的昌暉已成為中國儀表行業的知名企業。
展開
產品說明

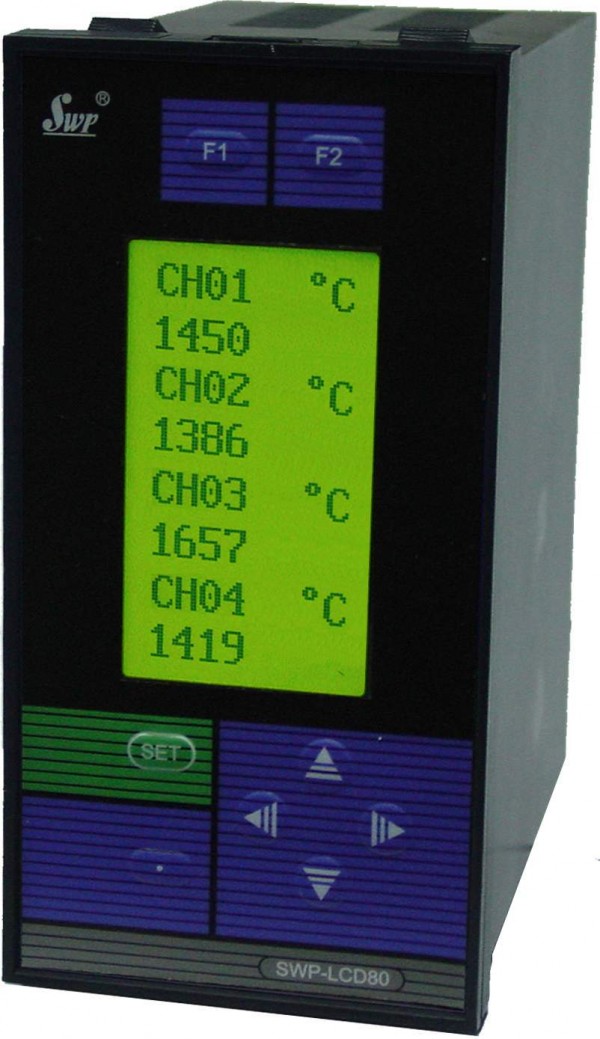

SWP-LCD-MS807多路巡檢控制儀
昌暉生產的
SWP-LCD-MS807多路巡檢控制儀
香港昌暉SWP-LCD-MS806、SWP-LCD-MS807、SWP-LCD-MS808、SWP-LCD-MS809、SWP-LCD-MS814系列多路巡檢控制儀。
多路巡檢控制儀 SWP-LCD-MS806-00-23-N
多路巡檢控制儀 SWP-LCD-MS807-01-23-HL
多路巡檢控制儀 SWP-LCD-MS808-01-23-HL
多路巡檢控制儀 SWP-LCD-MS808-02-23-HL
多路巡檢控制儀 SWP-LCD-MS809-00-23-N
多路巡檢控制儀 SWP-LCD-MS814-01-23-HL
多路巡檢控制儀 SWP-LCD-MS814-01-23-16H
多路巡檢控制儀 SWP-LCD-MS814-01-23-16H16L
多路巡檢控制儀 SWP-LCD-MD806-00-23-N
多路巡檢控制儀 SWP-LCD-MD807-01-23-HL
多路巡檢控制儀 SWP-LCD-MD808-01-23-HL
多路巡檢控制儀 SWP-LCD-MD808-02-23-HL
多路巡檢控制儀 SWP-LCD-MD809-00-23-N
多路巡檢控制儀 SWP-LCD-MD814-01-23-HL
多路巡檢控制儀 SWP-LCD-MD814-01-23-16H
多路巡檢控制儀 SWP-LCD-MD814-01-23-16H16L
|
產 品 說 明
|
|
SWP-LCD-MS807多路巡檢控制儀適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。
|
|
一、儀表特點：
|
|
1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現輸入。
|
|
2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。
|
|
3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。
|
|
二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
|
|
型號
|
SWP-LCD-M系列
|
接 線 圖
|
|
儀表
外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
儀表
外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-MD808系列
|
接 線 圖
|
|
儀表
外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
型號
|
SWP-MS808系列
|
|
儀表
外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP-LCD-
|
□ □ □□- □ □ - □□ - □ □- □ -□- □
|
大屏幕帶背光液晶顯示儀表
|
|
儀表功能
|
M
|
|
|
|
|
|
|
|
|
|
|
多通道巡回檢測儀表
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式） 80×160mm（豎式）
|
|
控制作用
|
□□
|
|
|
|
|
|
|
|
|
參見"控制作用"
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
輸出方式
|
□
|
|
|
|
|
|
|
參見"輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
一報警方式
|
□
|
|
|
|
|
參見"報警方式"
|
|
第二報警方式
|
□
|
|
|
|
參見"報警方式"
|
|
報警記憶
|
|
|
|
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電 （開關電源）
|
|
AC220V供電
|
|
|
外形特征
|
|
|
|
|
★ 控制作用
|
|
選型代碼
|
06
|
07
|
08
|
09
|
14
|
|
控制作用
|
八路巡檢測量顯示
|
八路巡檢統一控制/報警輸出
|
八路巡檢分別控制/報警輸出
|
十六路巡檢測量顯示
|
十六路巡檢統一控制/報警輸出
|
|
|
★ 輸入類型
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃
|
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃
|
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃
|
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d
|
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d
|
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d
|
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d
|
23
|
全可切換輸入
|
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d
|
|
|
|
|
|
★ 報警方式
|
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略）
|
位式上限控制或上限報警
|
位式下限控制或下限報警
|
|
|
★ 通訊方式
|
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相或各通道均有一組相互的變送輸出信號。
|
|
★ 型號舉例：
|
|
①SWP-LCD-M814-21-08-HL-K-W-S
|
|
十六路巡檢統一控制/報警輸出，通訊方式為RS-232，輸出方式為繼電器輸入，輸入類型為Pt100，一報警為上限報警，第二報警為下限報警，帶報警保持功能，DC24V供電，豎表。
|
|
②SWP-LCD-M808-81-10-L-H-K-T
|
|
八路巡檢分別控制/報警輸出，通訊方式為RS-485，輸出方式為繼電器輸入，輸入類型為Cu50，一報警為下限報警，第二報警為上限報警，AC90～265V供電（開關電源），橫表。
|
|
|
