價格：電議
所在地：湖北 武漢市
型號：FH-W9005
更新時間：2023-03-29
瀏覽次數：1782
公司地址：武漢市東湖新技術開發區關山二路特1號國際企業中心4棟2層
陳女士(女士) 銷售經理
1.產品概述
高壓輸電線路微氣象在線監測系統是指某個大地理區域內的局部地段，由于地形、位置、坡向、溫度和濕度等出現特殊變化，造成局部形成的有別于大區域的特殊氣候條件。隨著電網的發展延伸,我國通過復雜地形及惡劣氣候條件地區的輸電線路日益增多，相關部門對微氣象成因及其對輸電線路的危害開展了大量基礎研究工作，研究指出微氣象條件受多種因素影響，對輸電線路安全起著至關重要的作用。目前我國要完全實現人工線路安全管理幾乎不可行，的解決辦法便是對輸電線路實施遠程監控。
FH-9005型高壓輸電線路微氣象在線監測系統是為滿足輸電線路局部氣象環境監測需要而研發的、擁有全部知識產權的多要素微氣象監測預警系統，可實時采集環境溫度、濕度、風速、風向、氣壓等氣象參數，并通過GSM/CDMA/GPRS或3G網絡將監測信息發送至遠程監控中心，當出現異常情況時，系統會以多種方式發出預報警信息，提示管理人員對報警點予以重視或采取必要措施。
該系統支持感應取電、太陽能電池板+蓄電池兩種供電方式，安裝方便、維護簡單。投入運行后，可使運營部門及時掌握輸電線路氣象環境參數，為高壓輸電線路運行維護工作提供指導性依據，便于運營部門及時制定應對措施，提高線路安全運行能力、災害預警能力及信息化管理水平，將在智能電網建設的過程中發揮重要作用。
高壓輸電線路微氣象在線監測系統功能特性
l 采用進口傳感器，測量精度高；
l 采用的太陽能供電或線圈感應取電方式；
l 支持以太網/RS485/RS232等有線及ZIGBEE/WIFI/GSM/CDMA/GPRS/SMS/3G等無線通信方式；
l 采用三層高品質密封金屬盒，具有良好的抗電磁干擾、耐高溫抗氧化、封閉、防雷、防雨、防塵等功能，適用于各種惡劣的氣候環境；
l 采用低功耗設計，采用動態電源管理策略，實現zui大化節能省電；
l 配備完善的后臺軟件，支持數據存儲、查詢、報表、打印、曲線圖表繪制等；
l 支持受控采集和自動采集，可設置報警閾值、采樣間隔（5分鐘~24小時）等參數，支持查詢和報警接收；
l 具有數據智能分析及報警提示功能。
l 滿足電網公司企業標準《輸電線路狀態監測裝置通用技術規范》（Q/GDW242–2010）。
3.技術指標
|
名稱 |
指標 |
|||||
|
工作電壓 |
DC12～24V |
|||||
|
供電方式 |
太陽能取電 |
|||||
|
通信方式 |
無線：GPRS/SMS/WiFi/GSM/CDMA/3G/ 有線：以太網/RS485/RS232 |
|||||
|
報警通道 |
2路，常開/常閉 |
|||||
|
防護等級 |
IP65 |
|||||
|
工作功耗 |
≤5W |
|||||
|
待機功耗 |
≤0.1W |
|||||
|
電池使用 壽命 |
≥3年，無外部充電時可連續供電30天以上 |
|||||
|
平均故障間隔時間（MTBF） |
≥8760小時 |
|||||
|
重量 |
實物為準 |
|||||
|
適用對象 |
10KV~1000KV高壓輸電線路 |
|||||
|
溫度 |
濕度 |
風速 |
風向 |
氣壓 |
光照 |
|
|
測量范圍 |
-40℃～+125℃ |
0～100％ |
0～60m/s |
0～360° |
300hPa～1100hPa |
0～100000Lux |
|
測量誤差 |
±0.5℃ |
±5％ |
±1m/s |
±2° |
±0.06hPa |
±7％； |
|
測量分辨率 |
0.1℃ |
1％ |
0.1m/s |
0.1° |
0.1hPa |
1 Lux |
4.系統組成

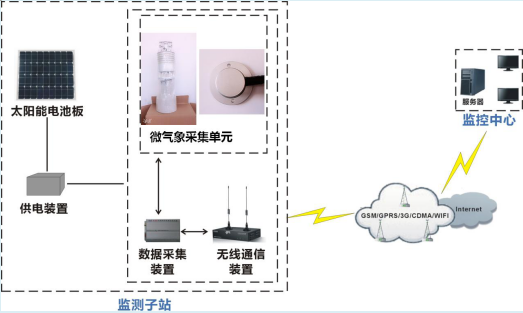

FH-9005型高壓輸電線路微氣象在線監測系統由監測子站和監控中心兩部分組成，如下圖所示：
監測子站：
監測子站的主要任務為采集、存儲與傳送高壓輸電線微氣象監測數據，監測子站由前端傳感器、數據采集裝置、無線通信裝置、供電裝置等部分組成。其中前端傳感器主要包括風速、風向、溫濕度、氣壓等傳感器與數據采集裝置構成的微型氣象環境觀測站，無線通信裝置支持GSM/CDMA/GPRS/3G等通信方式，同時還可以支持Zigbee、WiFi等無線通信方式和以太網、RS232/485等有線通信方式，供電裝置主要由太陽能蓄電池充放電管理電路或線圈感應取電電路組成。監測子站具備的詳細功能為：
l 主動按設定周期上傳氣象環境數據；
l 實時響應服務器指令，上傳實時數據和一定范圍內的歷史數據；
l 具有休眠、喚醒功能，以節省電源；
l 休眠期間支持短信喚醒命令；
l 具有失電數據保護功能；
l 支持密碼設定、子站編號設定；
l 支持報警及報警閾值設定；
l 支持聯網參數設定（更改及查詢服務器IP、端口）；
l 支持校時及時間查詢；
l 支持對設備供電電壓的監測功能；
l 支持遠程復位；
l 具有故障自診斷及自恢復功能。
? 監控中心：
監控中心主要由部署在遠程服務器上的監控軟件和數據庫組成，監控中心通過互聯網接收監測子站上報的微氣象監測數據，對環境監測溫度、濕度、風速、風向、氣壓等氣象參數進行數據存儲、顯示、統計報表并結合高壓輸電線路自身設計參數進行智能分析，完成輸電線路現場氣象環境的多項參數預警功能：
l 支持自動接收與實時查詢監控子站氣象數據；
l 支持遠程設置數據采集周期；
l 支持向監控子站遠程校時；
l 支持終端設備工作狀態監測；
l 支持報警提示及短信報警方式；
l 支持詳細報警提示信息，包括地理位置、測點名稱及報警時間；
l 支持聲、光、顏色等醒目警報提示；
l 具有設備管理功能和存儲服務功能；
l 支持B/S與C/S方式；
l 對監測的數據進行統計、分析和輸出，根據需要選擇不同的監測點、不同的時間段，將數據以各種報表、統計圖、曲線等方式顯示出來；
l 具有擴展功能；
l 提供對外數據接口，可以與其它MIS系統互聯；
l 操作簡單，界面美觀；
l 可終身升級。
