簡介：

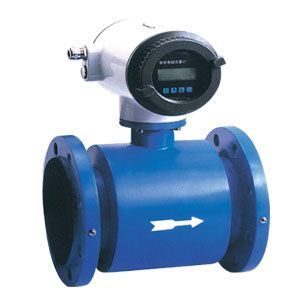

HNLDN型管道式電磁流量計其實就是電磁流量計的別名，其管道式就是在工業安裝現場與管道連接或者焊接連接，測量原理是根據法拉第電磁感應定律得來，管道式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計。管道式電磁流量計用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。管道式電磁流量計的工作原理是基于法拉第電磁感應定律，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電的電磁隔離。

技術參數：
儀表精度：管道式0.5級、1.0級；插入式2.5級 　　
測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。 　　
流速范圍：0.2～8m/s 　　
工作壓力：1.6MPa 　　
環境溫度：-40℃～+50℃ 　　
介質溫度：聚四氟乙烯襯里≤180℃ 　　橡膠材質襯里≤65℃ 　　
防爆標志：ExmibdⅡBT4 　　
防爆證號：GYB01349 　　
外磁干擾：≤400A/m 　　
外殼防護：一體化型： IP65； 　　分 離 型：傳感器IP68(水下5米，僅限于橡膠襯里) 　　轉換器IP65 　　
輸出信號：4～20mA.DC，負載電阻0～750Ω 　　
通訊輸出：RS485或CAN總線 　　
電氣連接：M20×1.5內螺紋，φ10電纜孔 　　
電源電壓：90～220VAC、24±10%V.DC 　　
zui大功耗：≤10VA

技術指導：
1、管道式電磁流量計是基于法拉第電磁感應定律的速度式電磁流量計。在闡述電磁流量計測量原理的基礎上，設計了一種基于MSP430F149單片機的LDB型電磁流量計，電路以MSP430F149單片機為核心，從而簡化了外圍硬件電路的設計，實現了液體流量的測量和累積。文中給出了設計的總體框圖，部分硬件電路和控制軟件流程圖。本文設計的LDB型電磁流量計已經投入生產，經實際應用表明，該設計具有，低功耗和可靠性強等特點，基本滿足設計要求。
2、電磁流量計能有效避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。
3、管道式電磁流量計具有保存每天２４小時的流量數據、停電時間、零流量時間等多種數據及報警等功能。每天，只需一次、二次短信息就能獲得一個測量點的一天２４小時的測量數據，它也能根據用戶的需求設定。采用電磁旋渦流量計和ＧＳＭ網絡相結合的技術，建立水流量監測系統的前期投資只是采用無線電臺方式的１／３到１／５，系統建立后的運行費用每個點每天只是一到二次短信息的費用。省去了頻率的使用費及使用中的電費及維護費用。
4、流量檢測儀表的顯示方式、通訊方式和數據存儲是儀表的重要組成部分。傳統電磁流量計在顯示方式上一般采用LED 或段式LCD，只能顯示數字、字母、漢字和一些粗糙的圖案； 在數據存儲方面，信息存儲一般以二進制方式存儲，不具有通用性且存儲容量?。?在通訊方式上，一般采用RS 232 或RS 485，其開放性不高。
5．傳感器在垂直管道的安裝，測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。
6、傳感器在水平管道的側裝，無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。
7．傳感器在水平管道的倒裝，一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量
高溫液體或需經常清洗管道的情況。
8．傳感器在有保溫層管道上的安裝，測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。
9．為了解決了上述不足，采用32 位的ARM 處理器和嵌入式Linux操作系統研制出了具有信息化、圖形化和網絡化的電磁流量計。它采用TFT彩色液晶屏顯示方式，不僅可以顯示流量數據還可以顯示流量曲線，提高了顯示的質量和內容，通過JFFS2 文件系統采用文件的方式進行數據存儲，且存儲容量可達1MB。
