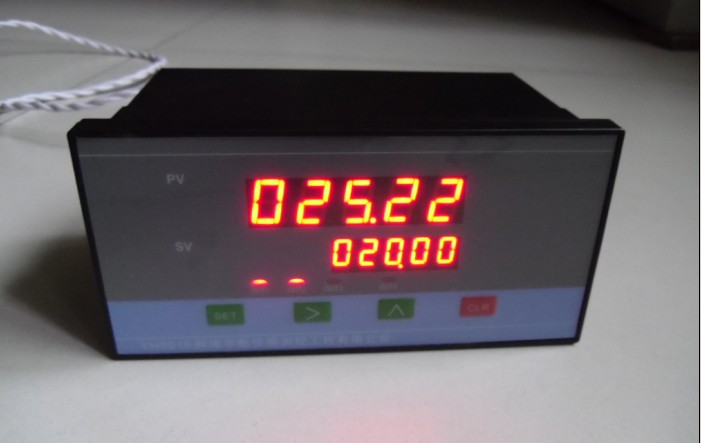

  YH8016H  測力 稱重顯示控制儀

YH8016H 儀表說明書



一、產品介紹：
該儀表采用24位A/D轉換器，與各類傳感器、變送器配合，實現對壓力、流量、物位、成份分析以及力和機械量等物理參數的測量、顯示、報警監控、數據采集和記錄。

二、技術參數：

工作環境	溫度：0-50℃	顯示	雙5位高亮度紅色LED
	濕度：20-90％RH	輸出激勵電壓	9V±5%（給傳感器供電），電流<50MA
測量精度	±0.2％F.S±1個字	電源電壓	AC195～242V，耗電量〈5w
測控周期	0.2秒；可提高到0.05秒

三、按鍵簡介：
“SET”鍵：設置鍵 “>”鍵：移位鍵或去皮鍵（峰值儀表）
“∧”鍵：上升鍵 “CLR”鍵：峰值清零鍵或去皮鍵（上下限儀表）

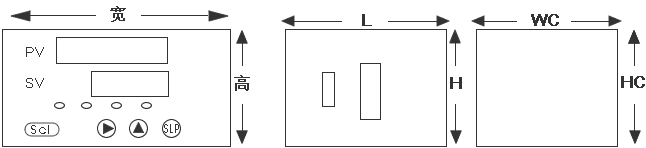

四、外形尺寸：



面框尺寸（毫米）		外殼尺寸（毫米）		開孔尺寸（毫米）
寬	高	H	L	WC	HC
160	80	74	90	150	76

五、內容說明：

符 號	名 稱	范 圍
SAL	OUT1繼電器	00000~滿量程
SPL	OUT1偏差	0
SAH	OUT2繼電器	00000~滿量程
SPH	OUT2偏差	0
SL	零點設置	00000
SH	滿量程調整	滿量程一半以上
Sd	小數點位置	0~3

六、操作說明：
1.按“SET”鍵三秒以上顯示“SAL”可進行OUT1繼電器設置，再按“SET”鍵直到PV窗口顯示“SPL”，這時可設置OUT1的偏差。


偏差解釋	當SPL=0時	如果當前顯示值>SAL，則OUT1吸合；如果當前顯示值
	當SPL≠0時	如果當前顯示值>SAL+SPL，則OUT1吸合；如果當前顯示值

2.按“SET”鍵顯示“SAH”, 可進行OUT2繼電器設置，再按“SET”鍵直到PV窗口顯示“SPH”，這時可設置OUT2的偏差，設置方法同上。
3.再按“SET”鍵顯示“CIN”，表示輸入密碼，密碼錯誤自動退出（出廠時密碼為“00000”）。密碼正確后，如不更換密碼按“SET”鍵進入下一步，如更換密碼，按“CLR”鍵顯示“CON”，輸入5位數字可作為新的密碼，按“SET”鍵可進入下一步
4.按“SET”鍵顯示“SL”,不加負載，可進行零點設置。
5. 按“SET”鍵顯示“SH”，表示設置滿量程，加上負載（至少滿量程一半），輸入對應的顯示值后。按“SET”鍵出現“Sd”時，這時表示調節小數點設置，按上升鍵可改變小數點的設置，如果按“SET”鍵回到工作狀態。（或按“CLR”鍵進行標定的數據備份，以備應急時用，廠家內部使用）
6.在平時工作狀態下，按“CLR”鍵，可清除當前值。



七、注意事項：
如果儀表出現‘E1’時，表示傳感器未接或傳感器信號太大。

八、緊急處理（廠家內部使用）
1.如遇密碼遺忘，按住“CLR”鍵上電，密碼恢復為‘00000’。
2.設置錯誤或有顯示但按鍵不起作用，按“∧”鍵上電恢復出廠備份。
3.按“>”鍵上電（不要松開按鍵），數碼管在0、1之間變換，當顯示“0”時松開按鍵為上下限儀表，“1”為峰值儀表。
4． 同時按“∧”和“CLR”鍵上電（不要松開按鍵），數碼管在1-05、2-10、3-20之間變換，當松開按鍵時表示測控周期；zui高20次/秒。

九、接線方式：
紅色線：電源正、 藍色線：電源負、 黃色線：信號輸出正、 白色線：信號輸出負
