產品說明
| 流量儀表 >> SDTDS-100Y管段一體超聲波流量計:

SDTDS-100Y型一體超聲波流量計是采用了美國TI公司的430系列低功耗單片機研發而成的管段一體式超聲波流量計,該款產品解決了外敷式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題。具有精度高、量程比寬、成本低、安裝簡單、壓力損失小無機械活動部件等特點,該款產品的推出改變了用戶對超聲波流量計只能分體安裝的觀念是未來超聲波流量計的發展方向。
管段一體超聲波流量計產品說明:
1多種供電方式
單節3.6V鋰電池可工作6年,采用兩線制4-20mA,RS232、RS485輸出式,無需電池也可正常工作
2測量內容豐富
可循環顯示累積流量、累積熱量、瞬時流量、瞬時熱量、供回水溫度、當前溫差、故障運行時間、工作狀態、日期、時間等
3防護等級高
防護等級可達到IP68,可浸入水下2米工作
4結構堅固
測量管段采用精密鑄造工藝,無泄漏,無壓力損失和活動部件,十年免維護設計
5人性化設計
磁性棒操作,內部雙按鍵,操作方便;故障自診斷。
|
|
|
特 點
|
功 能 型
|
| 外 夾 式 |
SDTDS-100Y1 |
- 安裝無需斷流,無壓力損失
- 精度優于±1%
- 安裝維修方便,用戶可自行安裝
- 價格zui低,與測量口徑無關
- 適合于工況條件較好的環境
|
|
| 插 入 式 |
SDTDS-100Y2 |
- 安裝無需斷流,無壓力損失
- 精度優于±1%
- 用戶需經培訓后,采用專用開孔器才能自行安裝
- 價格較高,與測量口徑無關
- 接收信號良好,長期運行穩定,可靠
|
|
| 標準管段式 |
SDTDS-100Y3 |
- 安裝需斷管,斷流,無壓力損失
- 精度優于±0.5%
- 安裝維修需斷流,用戶可自行安裝
- 測量口徑越大,價格越高
- 精度zui高,接收信號良好,長期運行穩定可靠
|
|
|
| |
|
可選配的傳感器
|
基本型號
|
測量范圍
|
流體溫度
|
精度
|
| 標準外夾式 |
TS-2(小型)
|
|
DN15-100mm
|
-30℃~90℃
|
優于 ±1%
|
|
|
TM-1(中型)
|
|
DN50-1000mm
|
|
TL-1(大型)
|
|
DN300-6000mm
|
| 高溫外夾式 |
HTS-1(小型)
|
|
DN15-100mm
|
-30℃~160℃
|
|
|
HTM-1(中型)
|
|
DN50-1000mm
|
| 插 入 式 |
TC-1(標準插入)
|
|
DN80-6000mm
|
-40℃~160℃
|
|
|
TLC-2(加長插入)
|
|
| 標準管段式 |
標準管段式
|
SDTDS-100Y3
|
|
-40℃~160℃
|
優于 ±0.5%
|
|
|
|
電 源
|
一次表DC8-36V, 二次表AC220V或DC24V
|
|
輸 入
|
3路4~20mA模擬輸入,2路三線制PT100電阻信號輸入
|
|
輸 出
|
隔離 RS232/RS485 輸出,2路隔離OCT輸出,1路隔離4-20mA 輸出( 無源 )
|
|
通信協議
|
METER-BUS協議,MODBUS 協議,富士擴展協議,簡易水表協議
|
|

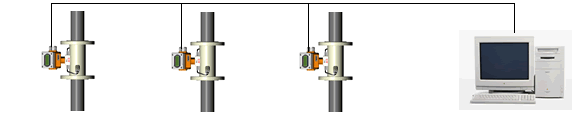

RS485總線通訊(傳輸距離可達1000m以上)24V供電
|
|

|
|
注:流量計采用4芯電纜供電、通訊(電纜顏色:紅24V+;黑24V-;白485+;綠485-)
|
|
插入式測量圖
|
管段式測量圖
|
|
|
|
|
口徑DN200mm以上性價比zui高
|
口徑DN200mm以下性價比zui高
|
|
管段一體式超聲波流量計性能參數:
1測量精度:優于1%
2重 復 性:優于0.2%
3測量周期:500ms(每秒2次)
4工作電源:24VDC或220VAC(可選)
5功 耗:工作電源50mA
6流速范圍:0~32m/s(流速分辨率0.001m/s)
7顯 示:本地2×10漢字型背光顯示器可顯示:正、負累積量、瞬時流量、流速、累計工作實間、日期、工作狀態錯誤代碼、超聲波信號強度與質量等。
8操 作:16鍵輕觸鍵盤
9信號輸入:3路4-20mA模擬輸入可選(精度0.1%)。
2路三線制PT100電阻信號輸入可選 。
10信號輸出:隔離RS485輸出可選(MODBUS協議,F(xiàn)UJI擴展協議,并兼容國內其它廠家同類產品的通訊協議)。
2路隔離型可編輯OCT輸出可選(其中一路脈沖寬度在6毫秒-1秒之間可設定,出廠默認值200毫秒)。
可擴展1~3路4-20mA輸出可選(無源)。
11連接方式:法蘭式/活接式(衛生型)可選 。
12其他功能:可通過E-mail傳送來的代碼文件實現軟件升級。
可記錄前64天、前32個月、前兩年累計流量和工作狀態,可記錄前16次以上、斷電時間和流量,并可實現自動或手動流量補加??删幊虄?nèi)置定量控制器,可以使用外部輸入信號或者NODBUS指令啟動 。
13斷電保護:斷電10萬小時數據不丟失 。
14介質溫度:-40℃~160℃。
15防護等級:IP65 。
16電氣接口:M20×1.5 。
管段一體超聲波流量計產品功能:
1電 源 :單節3.6V鋰電池可工作6年,采用兩線制4-20mA,RS232、RS485輸出,無需電池也可正常工作。
2輸 入 :無。
3輸 出 :非隔離RS232,外供電隔離RS485,1路非隔離4-20mA可選。
4通信協議 :MODBUS協議,Meter-Bus 協議,簡易水表協議。
