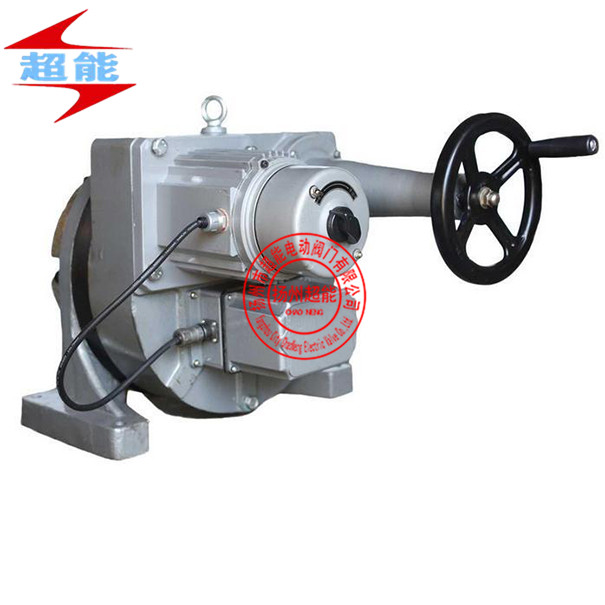

電子式執行機構DKJ-310CX  ，是DDZ型電動單元組合儀表中的執行單元，它接受上位儀表的控制信號，自動地操縱執行機構完

成調節任務，廣泛地用于電站、化工、石油、冶金、建材、水處理、供熱、輕工等行業。

     電子式執行機構DKJ-310CX  ，配上相應的電動操作器，可完成調節系統的“手動一一自動”的無擾動切換，及對執行機構的遠方手動操作，我公司生產的執行機構位置發送器是采用新的傳感元件，參考國外同類產品的新電路，集電源變壓器，整流、穩壓運算放大，恒流等于一體，制成模塊（WFM-P），使執行機構的可靠性，穩定性高，從而使整個系統加安全可靠。

1：普通角行程電動執行機構（含遠控型）型號有：

DKJ-210CX，DKJ-310CX，DKJ-410CX，DKJ-510CX，DKJ-610CX，DKJ-710CX

DKJ-210，DKJ-310，DKJ-410，DKJ-510，DKJ-610AM，DKJ-610

DKJ-2100，DKJ-3100，DKJ-4100，DKJ-5100，DKJ-6100AM，DKJ-6100

DKJ-2100M，DKJ-3100M，DKJ-4100M，DKJ-5100M，DKJ-6100AM，DKJ-7100M

DKJ-2100W，DKJ-3100W，DKJ-4100W，DKJ-5100W，DKJ-6100AM，DKJ-7100W

2：電子式角行程電動執行機構型號有：

DKJ-2100D，DKJ-3100D，DKJ-4100D，DKJ-5100D，DKJ-6100AM，DKJ-7100D

3：直聯式角行程電動執行機構

DKJ-210Z，DKJ-310Z，DKJ-410Z，DKJ-510Z、DKJ-610Z，DKJ-710Z

DKJ-2100Z，DKJ-3100Z，DKJ-4100Z，DKJ-5100Z，DKJ-6100Z，DKJ-7100Z

4：防爆型角行程電動執行機構 防爆等級：dIIBT3

DKJ-210B，DKJ-310B，DKJ-410B、 DKJ-510B，DKJ-610B，DKJ-710B

DKJ-2100B，DKJ-3100B，DKJ-4100B、 DKJ-5100B，DKJ-6100B，DKJ-7100B

DKJ-210EX，DKJ-310 EX，DKJ-410 EX、 DKJ-510 EX，DKJ-610 EX，DKJ-710 EX

5：ZKJ角行程電動執行機構產品型號：普通型

ZKJ-2100，ZKJ-3100，ZKJ-4100，ZKJ-5100，ZKJ-6100，ZKJ-7100

ZKJ-210AM，ZKJ-3100AM，ZKJ-4100AM，ZKJ-5100AM，ZKJ-6100AM，ZKJ-7100AM

6：智能型一體化角行程SKJ電動執行機構：

SKJ-210，SKJ-310，SKJ-410，SKJ-510，SKJ-610，SKJ-710

SKJ-2100Z，SKJ-3100Z，SKJ-4100Z，SKJ-5100Z，SKJ-6100Z，SKJ-7100Z

SKJ-2100M，SKJ-3100M，SKJ-4100M，SKJ-5100M，SKJ-6100M，SKJ-7100M

電子式執行機構DKJ-310CX 設備技術性能

2.1基本參數

2.1.1輸入信號、輸出信號

     模擬量輸入：4～20mADC/≤250Ω（輸入信號/輸入阻抗）

     模擬量輸出：4～20mADC/≤250Ω（輸出信號/輸出阻抗）

2.1.2輸出行程:  直行程：10～400mm     角行程：0～90º行程，帶落地支架，0～120º范圍任意設定。

2.1.3輸出力和輸出力矩:　　直行程：6400，10000，16000 N

     　　　　　　　　　　　角行程：100，250，400，600，1000，1600，2500，4000，6400………Nm

2.2.1環境條件

 使用的環境溫度:  電動執行機構：-25℃～+70℃ 伺服放大器、操作器： 0℃～50℃

使用的環境相對濕度: 電動執行機構：<95%   伺服放大器：10%～70%

  2.2.2電源: 電源電壓：220V±10%   頻    率： 50HZ±1%

型號 0—10mA					型號 4—20mA							力矩							行程時間 秒 /90度
DKJ-210					DKJ-2100							100Nm							25
DKJ-310					DKJ-3100							250Nm
DKJ-410					DKJ-4100							600 Nm
DKJ-510					DKJ-5100							1600 Nm
DKJ-610A					DKJ-6100A							2500 Nm							40
DKJ-610					DKJ-6100							4000 Nm							60
DKJ-710					DKJ-7100							6000 Nm							100
型號	A	B	C	D		E	F	d1	d2	d3	H		R	K	H'	L	δ	B'		C'	D'	2Φ	鍵
DKJ-210	240	245	270	220		100	128	14	20	12	15		15	130	35	74	20	152		70	36	25	8*35
DKJ-310	420	300	298	260		120	135	16	20	13	24		17	100	50	99	20	130		115	56	35	10*50
DKJ-410	509	365	381	320		150	170	18	25	14	22		20	130	60	116	30	162		132	40	40	12*60
DKJ-510	620	420	440	390		170	196	20	30	14	25		29	180	80	146	35	210		121	50	58	18*80
DKJ-610A	690	420	440	390		200	196	30	30	14	35		29	180	80	146	35	210		171	50	58	18*80
DKJ-610	680	480	490	420		220	230	35	30	18	30		32	200	80	135	35	260		165	80	70	20*80
DKJ-710	740	550	530	480		280	248	35	30	20	35		32	200	80	157	35	270		192	87	78	20*80

如果您覺得“電子式執行機構DKJ-310CX”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
