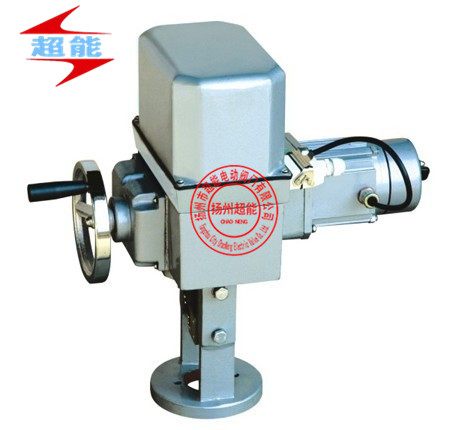

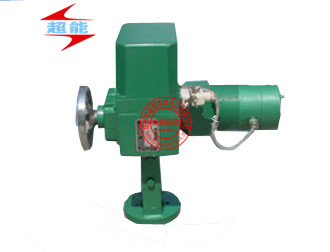

DKZ-310CX(4000NM)直行程電動執行器 DKZ-310CX(4000NM)直行程電動執行器...

DKZ-310CX電動執行器 (4000NM)直行程電動執行器的簡單介紹 DKZ(ZKZ)型電動直行程電動執行機構以單相交流電源為動力，當與伺服放大器配合時，接受統一的標準信號4mA—20mAdc(或0—10mAdc)，將此信號轉換成相對應的機械直線位移
DKZ-310CX(4000NM)直行程電動執行器的詳細信息

DKZ-310 DKZ(ZKZ)型電動直行程電動執行機構

DKZ(ZKZ)型電動直行程電動執行機構以單相交流電源為動力，當與伺服放大器配合時，接受

統一的標準信號4mA—20mAdc(或0—10mAdc)，將此信號轉換成相對應的機械直線位移，

操縱簡單，雙座調節閥，套筒閥等，執行過程系統的調節任務

特點

●位置發送器采用齒輪式傳動，確保限位可靠準確

●采用帶角度指示的導電塑料電位器調試方便，易懂

●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠

●電機采用帶過載保護的戶外型伺服電機

型號編制說明

DKZ-310CX電動執行器

DK：普通型 Z：直行程 310：輸出力

H：有“H”為戶外型；無“H”為標準型(選擇項)

C：有“C”表示反饋信號4-20mA， 無“C”表示反饋信號0-10mA

X：有“X”

DKZ-310CX電動執行器 表示帶電氣限位，無“X”表示不帶電氣限位

DKZ型直行程電動執行機構采用“S型電動執行機構開發的新技術：用導電塑料電位器和國外專用集成電路組成的WF-S型位置發送器。因此，電動執行機構不僅在可靠性、精度、負載能力、信號品質系數等性能方面比原來產品有了很大提高，而且對環境條件的拓寬，具有十分重要的意義。

DKZ型直行程電動執行機構不僅可以和EVP2001型閥門定位器配套使用，而且還可以和新開發的ZXQ2003、2004型閥門定位器進行配套，使整個控制系統穩定、可靠性能好，功能多。因此，用戶可根據系統對DKZ型電動執行機構的要求，自動選擇控制單元儀表，組合成一個控制單元系統。

DKZ-310CX電動執行器 該產品具有如下特點：

1． WF-S位置發送器采用具有1/250分辨能力的高可靠性的導電塑料電位器。

2． 采用集成電路技術，功耗少、溫升低，具有恒流輸出穩定可靠。

3． 可以在規定的行程范圍內設計帶限位控制。

4． 用電位器調整零點和行程簡單易行。

5． 調整反零位（20~4）mA DC,只需調換電位器①、③兩點，稍加調整即可。

6． 位置反饋所用電器原件經篩選，并且組裝后經高低溫試驗。保證執行機構

二、用途

DKZ型直行程電動執行機構可以與變送器，調節器等儀表配套使用，它以電源為動力，接受4~20mA DC信號，將此轉換成與輸入信號相對應的直線位移，自動地操縱閥門等調節機構，完成自動調節任務，或者配用電動操作器實現遠方手動控制。該儀表可廣泛應用于發電廠、鋼鐵廠、化工、輕工等工業部門的調節系統中。該儀表適用于無腐蝕性氣體、環境溫度為

-25℃～＋70℃，相對溫度為≤95%的場所。

三、型號、規格（表1）

注：行程、推力可以根據用戶特殊設計。輸出軸用開合螺母連接，智能型在訂貨時說明。

四、主要技術參數

1、輸入信號 4~20（特殊要求訂貨時說明）

2、出軸推力 見表1

3、出軸行程 見表1

4、全行程時間 見表1

5、輸入電阻 250Ω

7、基本誤差 ±2.5%

8、回差 ±1.5%

9、死區 ≤3%（可調）

10、電源電壓 交流220V 50Hz

11、使用環境條件：

a、環境溫度：伺服放大器0～50℃ 執行機構-25～70℃

b、相對濕度：伺服放大器10%～70% 執行機構≤95℃

五、結構說明：

1、開關型電動執行機構內有位置發送器，輸出電流信號。

2、智能型電動執行機構內有智能模塊，可輸入4-20mA信號對閥門進行智能控制。根據用戶需要，此模塊下面有導軌也可安裝在控制箱內，具體接線和性能參見模塊說明書。

3、執行機構為現場就地安裝式結構，在減速器箱體上裝有交流伺服電機和導電塑料電位器。減速器上有手動部件，輸出軸，機械限位塊等

4、 執行器與減速器的聯接和調整是通過杠桿和彈簧來實現的。當減速器輸出軸上下運動時，杠桿一端依靠彈簧的拉力緊壓在輸出軸的端面上，因而定位器芯棒產生軸向位移，達到改變電位器阻值大小的目的，輸出軸位移的行程和定位器阻值呈線性關系。利用杠桿支點的距離不同來改變行程的變化。機械限位塊則按不同行程來進行設置。
