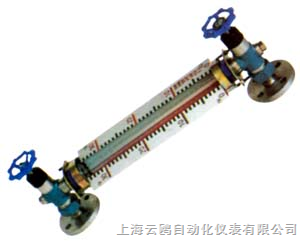

HG5型玻璃管液位計

□  概述
    HG5型防霜式玻璃板液位計是按原化工部HG5-1422-81標準生產的。

    本液位計是用于化工、石油等工業低溫設備的液位指示。
    本液位計裝有防霜翅片，從而可以透過防霜翅片清晰地觀察到本體中 的液位。
    液位計兩端裝有針形閥，當玻璃板因發生意外事故而破裂時，針形閥 能在容器
壓力的作用下自動關閉，以阻止容器內介質繼續大量外流。
    針型閥采用長頸結構，使閥門具有一定的絕熱性能從而減少閥門的冷 量損失。

□特點

●讀式
●結構簡單、安全可靠
●經久耐用

□結構原理

應用玻璃板液位計測量介質液位均為連通器原理。防霜式玻璃板液位計除這一原理外，還應用物理學中溫度梯度原理解決防霜問題，即當有一傳遞溫度的材料接觸低溫源時，離低溫源越遠的地方，其溫度越接近于周圍環境溫度，這就有效地解決了防霜問題。如果導溫材料為透明的，這就解決了讀數問題。HG5型防霜式玻璃板液位計上裝有兩塊透明的有機玻璃翅片就是基于這原理而設置的，在翅片即可顯示容器的實際液位。

□  主要技術指標



●公稱長度：580、920、1260、1600、1940mm
●法蘭標準HG20592~20637－97
●公稱壓力：1.6MPa  連接法蘭采用PN2.5  DN25
●公稱壓力：4.0MPa  連接法蘭采用PN6.3  DN25
●上下針型閥的自動關閉壓力≥0.2MPa


 □  訂貨須知

●訂貨時請按附表規定標記，也可用文字說明
●如需特殊要求，可來人、來函商洽。
●標志示例
   1、如選用PN4.0MPa,
   L=1260mm，IV類的液位計。
   標記：防霜液位計IV  PN4.0，L=1260mm，
   HG5-1422-81-38。
   2、選用公稱壓力PN4.0MPa，L=920，IV類的液位計，而翅片高度需增加至220mm。
   標記：防霜液位計IV  PN4.0，L=920，H=220，
   HG5-1422-81-37
