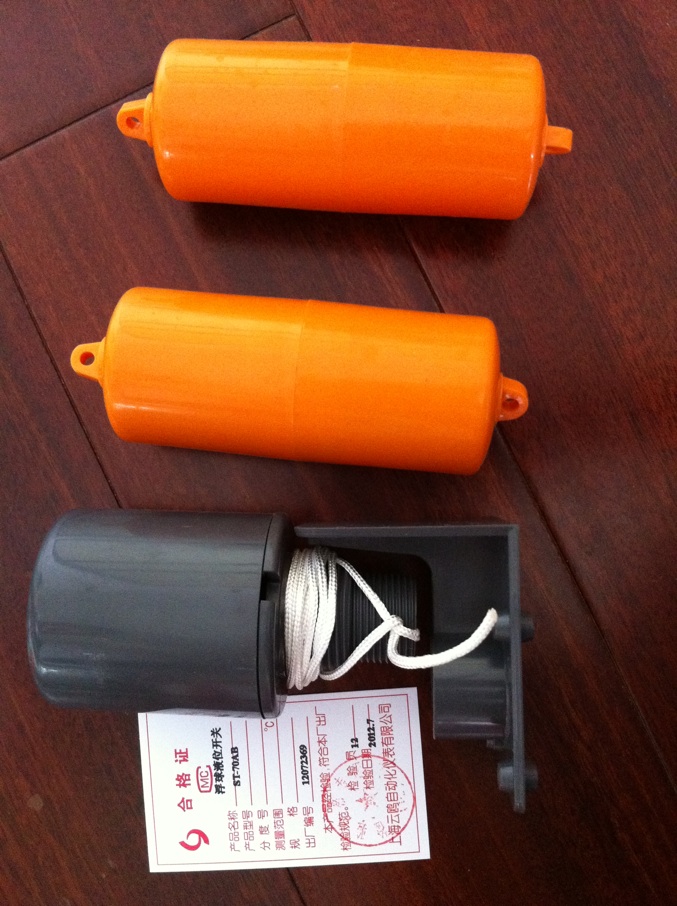

ST-70AB水塔水位控制開關接線圖，ST-70AB雷達水位開關總代理

產品介紹： 用途： 本品適用于工廠及家庭的自備水泵(單相，三相)、水井及貯水池和水塔、冷卻塔等供水系統的水位自動控制。
特點: 1結構簡單,性能可靠。 能輸出穩定可靠的“通”、“斷”開關控制信號，可靠性高.
2堅固耐用,無需維護。 一經安裝即可長期使用，基本上不存在任何維護修理問題。
3開關器外殼密封,完全防濕,保持性能,延長開關壽命
4..實體錘球浸入水中,重心穩定,不漂浮于水面,準確性高.
規格: 設有A .B .二個回路,A端用于給水,B端用于排水.
額定電壓、電流：220V 7./ 110V 1 AC( 交流電 )
一馬力(735W)以下單相水泵直接使用，超過此功率要加裝單相交流接觸器；
三相水泵，要加裝三相交流接觸器。
開關機械壽命 : 斷續 100萬次以上；電氣壽命：10萬次以上。
水面控制范圍 : 0.18 ~ 5米 水槽壓力 : 與大氣壓相等 氣溫范圍 ：5-60℃
按裝方法：1控制器正確固定位置宜在水槽頂部中央，如欲固定在水槽內側壁則需注意避免錘球碰及槽壁。
2將錘球系在拉線上，控制的范圍由上球的中央到下球的中央部位，按需要加以自由調整。

LF-70AB液位控制器LF-70AB水位開關LF-70AB水泵開關LF-70AB浮球開關運轉模式：
１)給水運轉(線接A端)：
水面上升到上錘球中央時，水塔中兩浮球失重，水塔控制器A1-A2斷開， 水泵停止；水面下降到下錘球中央時，兩浮球的自重，使A1-A2閉合，水泵開動。
２)排水運轉(接B端)：
水面上升到上錘球中央時，水塔中兩浮球失重，水塔控制器B1—B2閉合，水泵開動；
水面下降到下錘球中央時，兩浮球的自重，B1—B2 斷開，水泵停止。
３)如水井水位不穩定，需要防止馬達空轉：可在水井處加裝一個控制器(二，線接在B端)，并與控制器(一，即水塔控制器)串聯即可。如水井無水，水井中兩浮球的自重使水井控制器B1—B2 斷開，水泵M1不能啟動，從而保護了因水泵空轉發熱而燒壞電機。待水井水位上升到達工作水位時，水井中兩浮球失重，水井控制器B1—B2閉合，水泵M1才能工作。
4)如水井水位長時間不足，可加接水泵M2(用于蓄水池)與控制器(二，用在水井處，線接在A端)。如水井無水、由于水井中兩浮球的自重，使水井控制器(二)閉合，水泵M2工作，以保證水塔貯水。待水井水位到達工作水位時，水井中兩浮球失重，水井控制器(二)斷開，水泵M2即停止.ST-70AB水塔水位控制開關接線圖，ST-70AB雷達水位開關
